內建儀表板

Grafana UI​

Grafana 允許您查詢、視覺化、警示和了解您的指標，無論它們儲存在何處。與您的團隊建立、探索和共享儀表板，並培養資料驅動的文化。

要查看時間序列資料視覺化的預設儀表板，請前往 Grafana UI。

自訂 Grafana​

要查看和自訂驅動 Grafana 儀表板的 PromQL 查詢，請參閱本頁。

持久的 Grafana 儀表板​

要建立持久的 Grafana 儀表板，請參閱本頁。

存取 Grafana​

有關 Grafana 的基於角色的存取控制資訊，請參閱本節。

Alertmanager UI​

當安裝 rancher-monitoring 時，會部署 Prometheus Alertmanager UI，允許您查看警示和當前的 Alertmanager 配置。

備註

本節假定您熟悉監控元件如何協同工作。有關 Alertmanager 的更多資訊，請參閱 Alertmanager 如何運作。

存取 Alertmanager UI​

Alertmanager UI 讓您查看最近觸發的警示。

先決條件：

必須安裝 rancher-monitoring 應用程式。

要查看 Alertmanager UI，

  1. 在左上角，點擊 ☰ > 叢集管理。
  2. 在叢集頁面上，前往您想要查看 Alertmanager UI 的叢集，點擊探索。
  3. 在左側導覽列中，點擊監控。
  4. 點擊 Alertmanager。

結果： Alertmanager UI 會在新分頁中開啟。有關配置協助，請參閱官方 Alertmanager 文件。

有關在 Rancher 中配置 Alertmanager 的更多資訊，請參閱本頁。

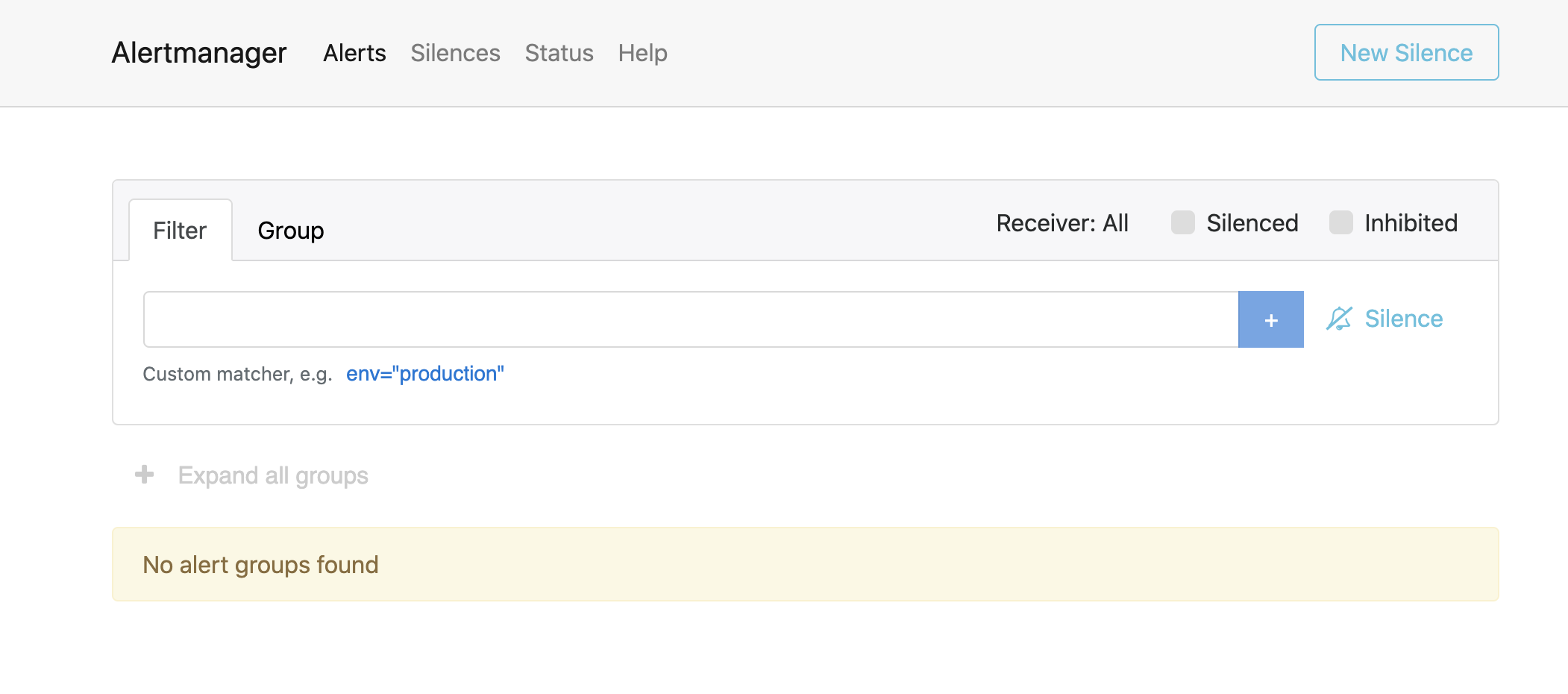

Alertmanager UI

Alertmanager UI

查看預設警示​

要查看預設觸發的警示，請前往 Alertmanager UI 並點擊展開所有群組。

Prometheus UI​

預設情況下，kube-state-metrics 服務為監控應用程式提供大量關於 CPU 和記憶體利用率的資訊。這些指標涵蓋跨命名空間的 Kubernetes 資源。這意味著為了查看服務的資源指標，您不需要為其建立新的 ServiceMonitor。因為資料已經在時間序列資料庫中，您可以前往 Prometheus UI 並執行 PromQL 查詢以獲取資訊。相同的查詢可用於配置 Grafana 儀表板，以顯示這些指標隨時間變化的圖表。

要查看 Prometheus UI，請安裝 rancher-monitoring。然後：

  1. 在左上角，點擊 ☰ > 叢集管理。
  2. 在叢集頁面上，前往您想要查看 Prometheus UI 的叢集，點擊探索。
  3. 在左側導覽列中，點擊監控。
  4. 點擊 Prometheus Graph。

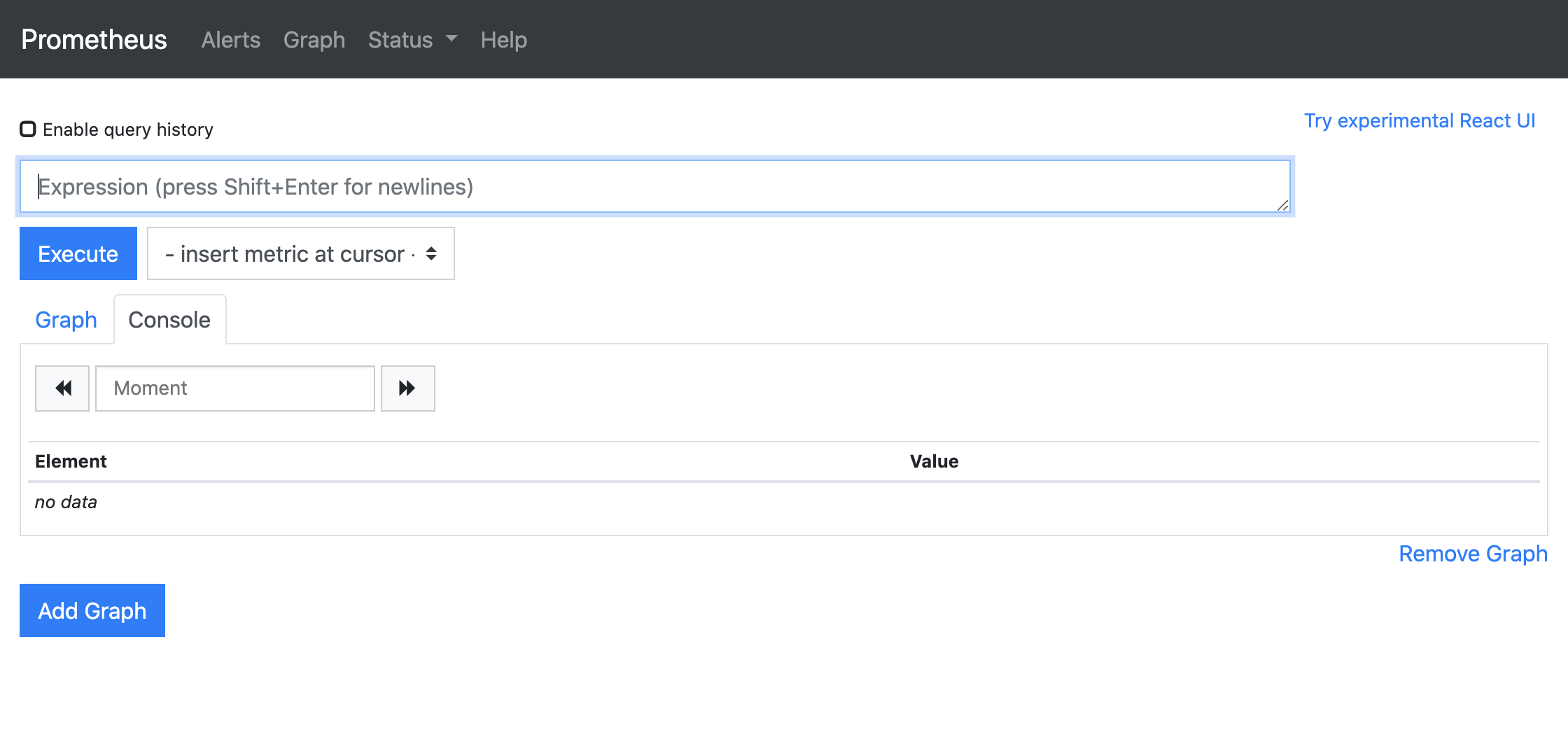

Prometheus Graph UI

Prometheus Graph UI

查看 Prometheus 目標​

要查看您正在監控的服務，您需要查看您的目標。目標由 ServiceMonitors 和 PodMonitors 設定為抓取指標的來源。您不需要直接編輯目標，但 Prometheus UI 可以為您提供正在抓取的所有指標來源的概覽，這很有用。

要查看 Prometheus 目標，請安裝 rancher-monitoring。然後：

  1. 在左上角，點擊 ☰ > 叢集管理。
  2. 在叢集頁面上，前往您想要查看 Prometheus 目標的叢集，點擊探索。
  3. 在左側導覽列中，點擊監控。
  4. 點擊 Prometheus Targets。

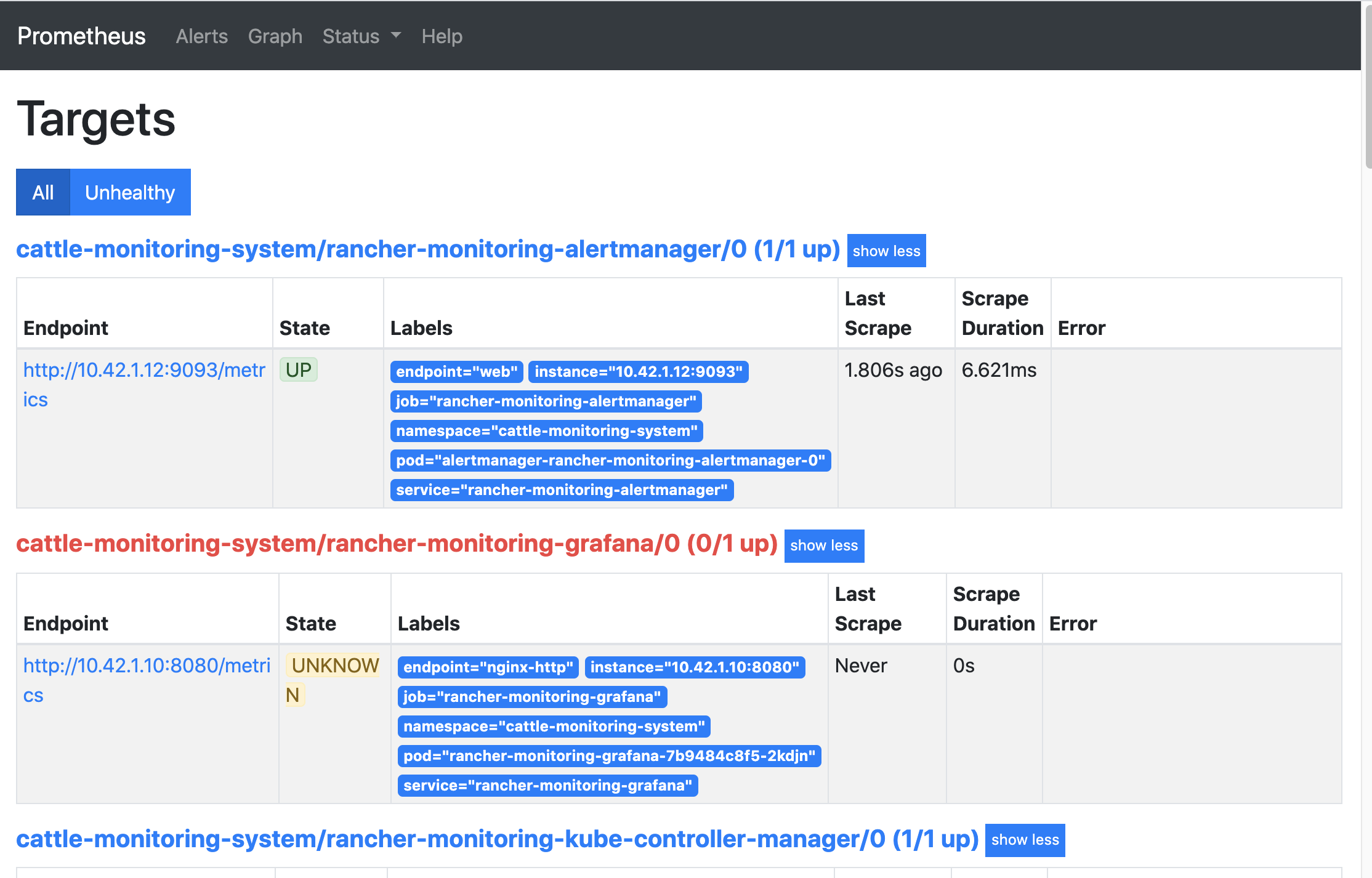

Prometheus UI 中的目標

Prometheus Targets UI

查看 PrometheusRules​

當您定義規則（在 PrometheusRule 資源的 RuleGroup 中宣告）時，規則本身的規範包含標籤，Alertmanager 使用這些標籤來確定哪個路由應該接收特定警示。

要查看 PrometheusRules，請安裝 rancher-monitoring。然後：

  1. 在左上角，點擊 ☰ > 叢集管理。
  2. 在叢集頁面上，前往您想要查看視覺化的叢集，點擊探索。
  3. 在左側導覽列中，點擊監控。
  4. 點擊 Prometheus Rules。

您也可以在 Prometheus UI 中查看規則：

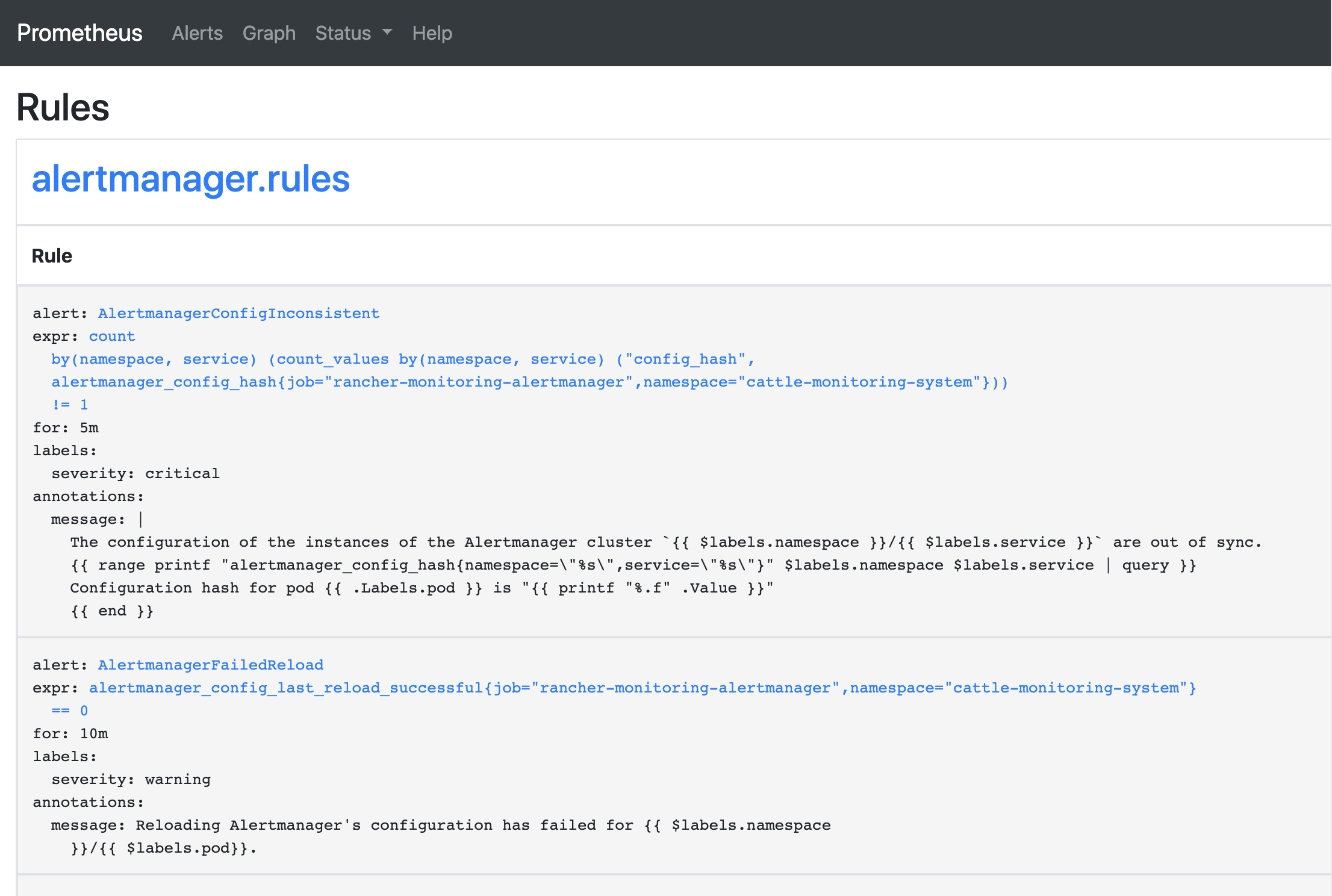

Prometheus UI 中的規則

PrometheusRules UI

有關在 Rancher 中配置 PrometheusRules 的更多資訊，請參閱本頁。

舊版 UI​

有關在引入 rancher-monitoring 應用程式之前，Rancher v2.2 到 v2.4 中可用儀表板的資訊，請參閱 Rancher v2.0—v2.4 文件。
