VM 網路

Harvester 為虛擬機器（VM）提供三種類型的網路，包括：

管理網路
VLAN 網路
無標籤網路

管理網路通常用於流量僅在叢集內部流動的 VM。如果您的 VM 需要連接到外部網路，請使用 VLAN 網路或無標籤網路。

自 v1.0.1 起可用

Harvester 還引入了儲存網路，以將儲存流量與其他叢集範圍的工作負載分離。更多詳細資訊請參閱儲存網路文件。

管理網路

Harvester 使用 Canal 作為其預設管理網路。它是一個內建網路，可以直接從叢集中使用。

預設情況下，VM 的管理網路 IP 只能在叢集節點內存取，且管理網路 IP 會在 VM 重新開機後改變。這是需要注意的非典型行為，因為通常預期 VM IP 在重新開機後應保持不變。

但是，您可以利用 Kubernetes 服務物件為使用管理網路的 VM 建立穩定的 IP。

如何使用管理網路

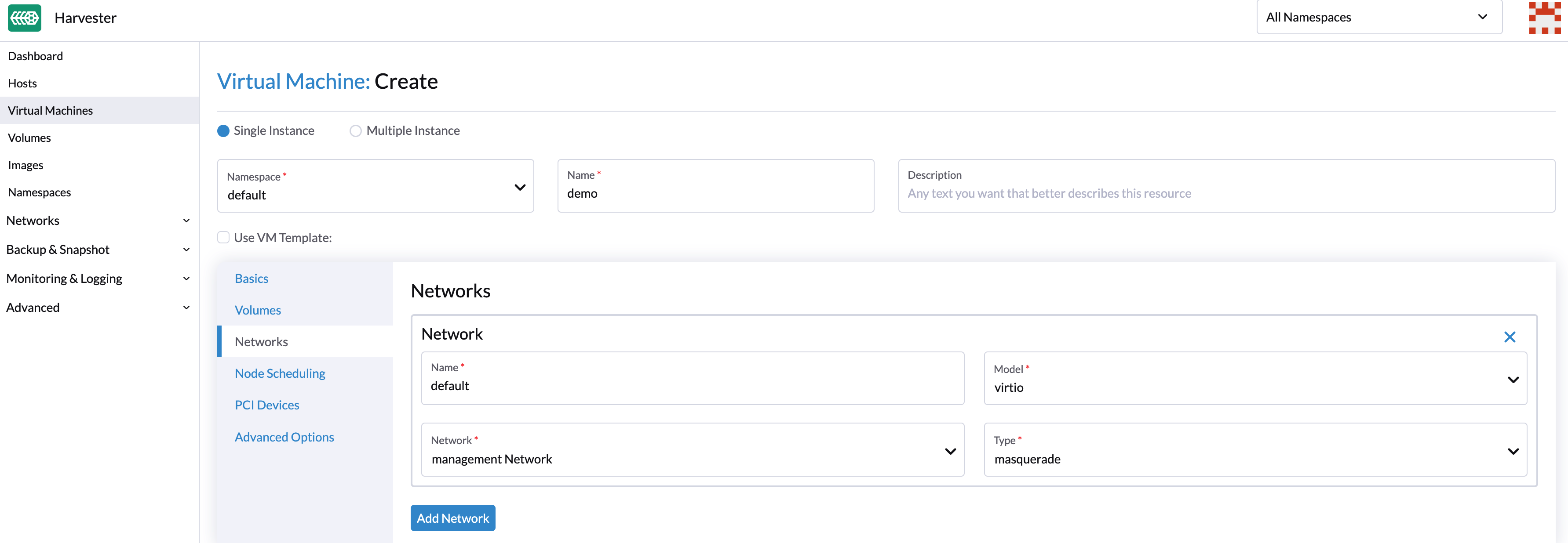

由於管理網路是內建的，不需要額外操作，您可以在設定 VM 網路時直接新增它。

important

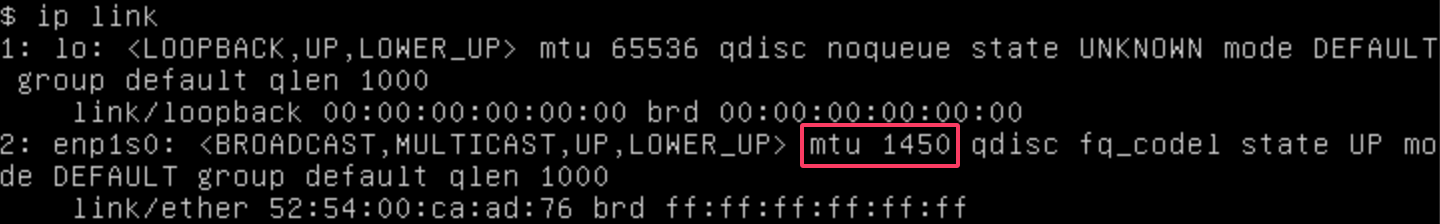

如果您在安裝期間未在 install.management_interface 設定中指定 0 或 1500 以外的值，mgmt 將使用預設 MTU 值 1500。但是，連接到 mgmt 的虛擬機器網路介面的 MTU 值為 1450。這是因為 Harvester 使用 Calico 和 Flannel CNI 來承載叢集內的覆蓋網路，每個封包有 50 位元組的開銷。

如果您的任何工作負載涉及網路流量傳輸，您必須為受影響的 VM 網路介面和橋接器指定適當的 MTU 值。

VLAN 網路

Harvester network-controller 利用 multus 和 bridge CNI 外掛程式來實現其自訂的 L2 橋接 VLAN 網路。它有助於將您的 VM 連接到主機網路介面，並可透過實體交換器從內部和外部網路存取。

建立 VM 網路

前往 Networks > VM Networks。
選擇 Create。
設定以下項目：
- Namespace（命名空間）
- Name（名稱）
- Description（描述，選填）

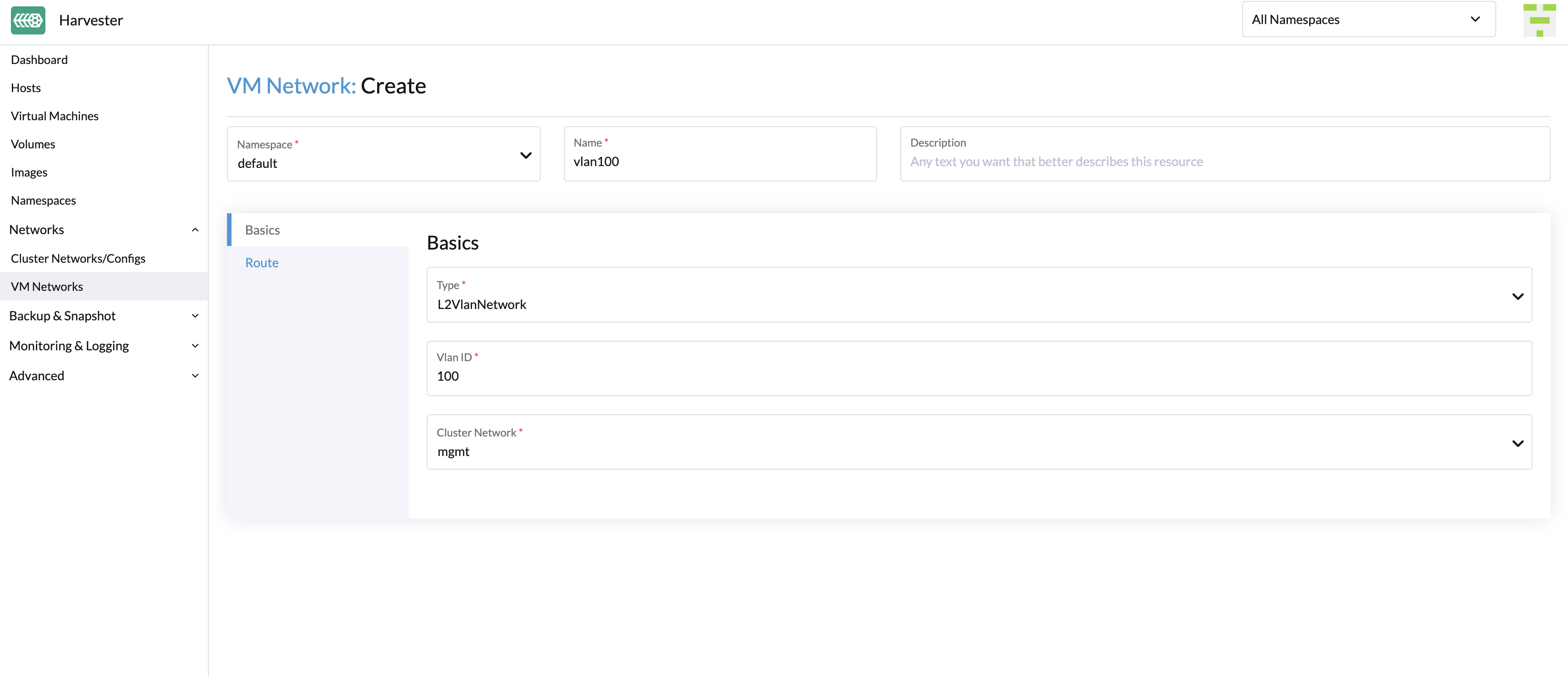

在 Basics 標籤頁上，設定以下項目：
- Type（類型）：選擇 L2VlanNetwork。
- Vlan ID
- Cluster Network（叢集網路）

備註

虛擬機器網路從關聯叢集網路的網路設定繼承 MTU。這確保虛擬機器能夠獲得最佳的硬體效能。您無法為虛擬機器網路設定不同的 MTU。

當您變更叢集網路上行鏈路的實體 NIC 的 MTU 時，新建立的虛擬機器網路會自動繼承新的 MTU。現有的虛擬機器網路也會自動更新。更多資訊請參閱變更附加儲存網路的網路設定的 MTU 和變更未附加儲存網路的網路設定的 MTU。

Harvester webhook 不允許您直接變更 VM 網路上的 MTU。

在 Route 標籤頁上，選擇一個選項，然後指定相關的 IPv4 位址。

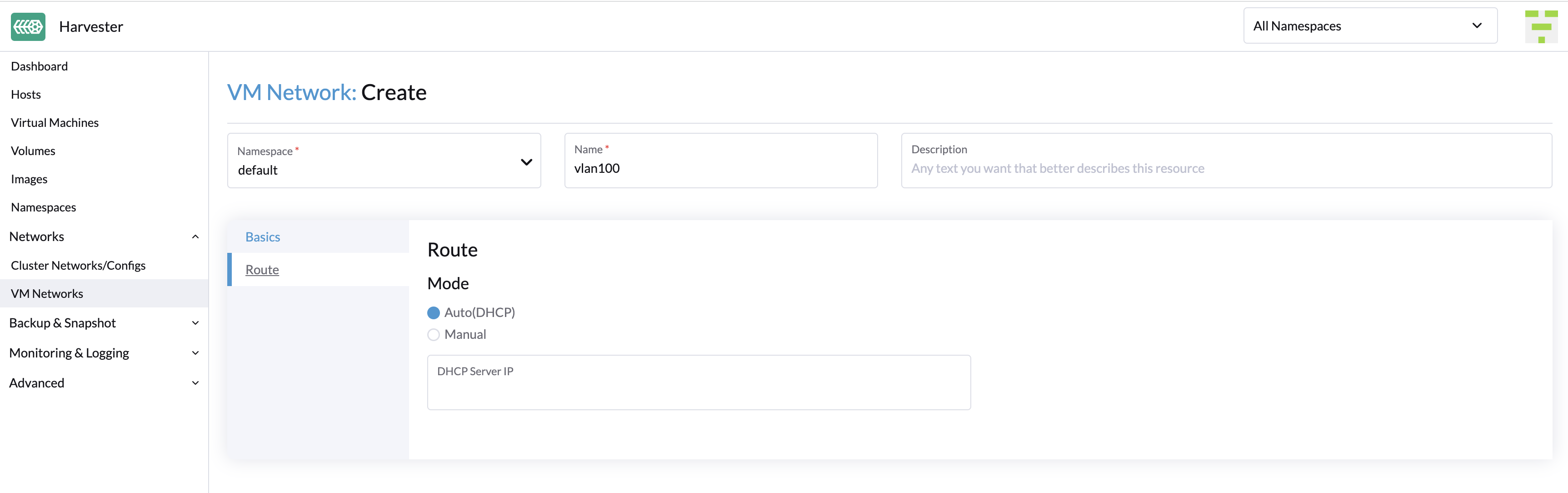

- Auto(DHCP)：Harvester 網路控制器從 DHCP 伺服器擷取 CIDR 和閘道位址。您可以指定 DHCP 伺服器位址。

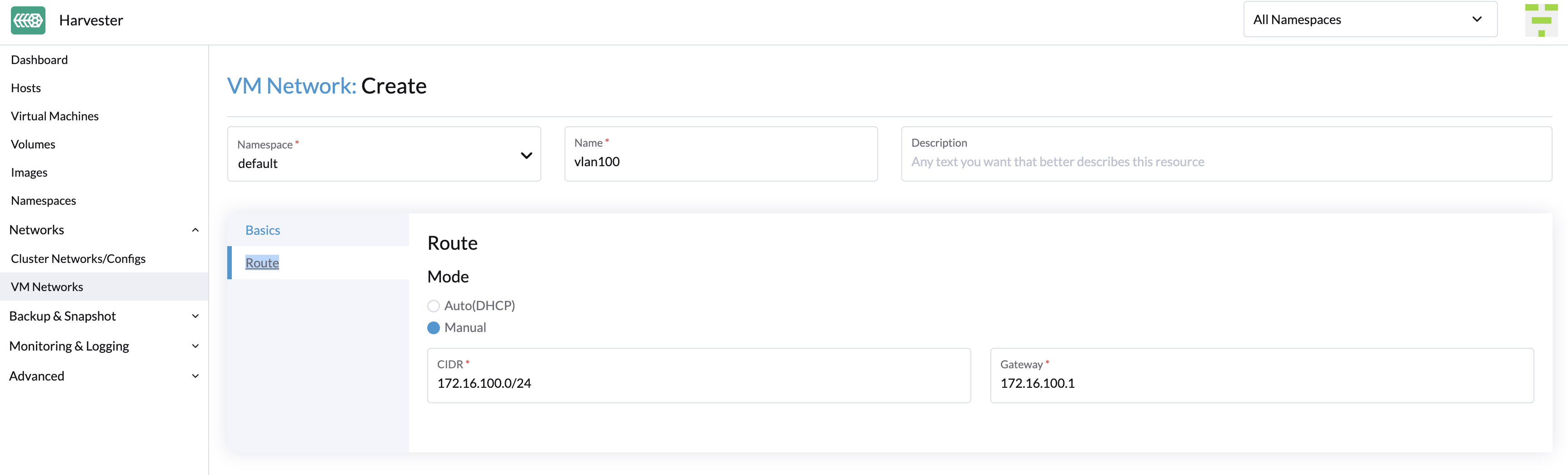

- Manual（手動）：指定 CIDR 和閘道位址。
important
Harvester 使用這些資訊來驗證所有節點是否都能存取您正在建立的 VM 網路。如果可以，VM Networks 畫面上的 Network connectivity 欄位會顯示網路為啟用狀態。否則，畫面會顯示發生錯誤。

使用 VLAN 網路建立 VM

您現在可以使用上述設定的 VLAN 網路建立新的 VM：

在 Virtual Machines 頁面上點擊 Create 按鈕。
指定必要的參數，然後點擊 Networks 標籤頁。
將預設網路設定為 VLAN 網路，或選擇要新增的額外網路。

無標籤網路

眾所周知，VLAN 網路下的流量具有 VLAN ID 標籤，我們可以使用帶有 PVID（預設為 1）的 VLAN 網路與任何正常的無標籤流量進行通訊。但是，某些網路裝置可能不預期接收與上行鏈路所屬交換器上的原生 VLAN 相符的明確標籤 VLAN ID。這就是我們提供無標籤網路的原因。

如何使用無標籤網路

無標籤網路的使用方式與 VLAN 網路類似。

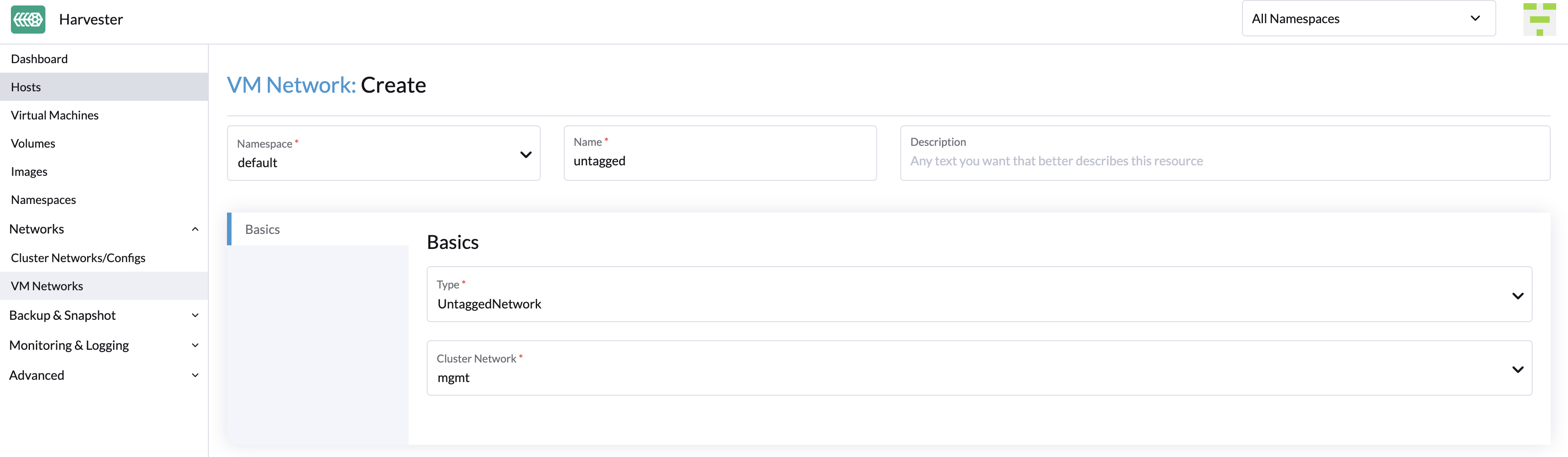

若要建立新的無標籤網路，請前往 Networks > VM Networks 頁面並點擊 Create 按鈕。您必須指定名稱、選擇類型 Untagged Network 並選擇叢集網路。

備註

從 Harvester v1.1.2 開始，Harvester 支援更新和刪除 VM 網路。在更新或刪除 VM 網路之前，請確保停止所有受影響的 VM。

覆蓋網路（實驗性功能）

自 v1.6.0 起可用

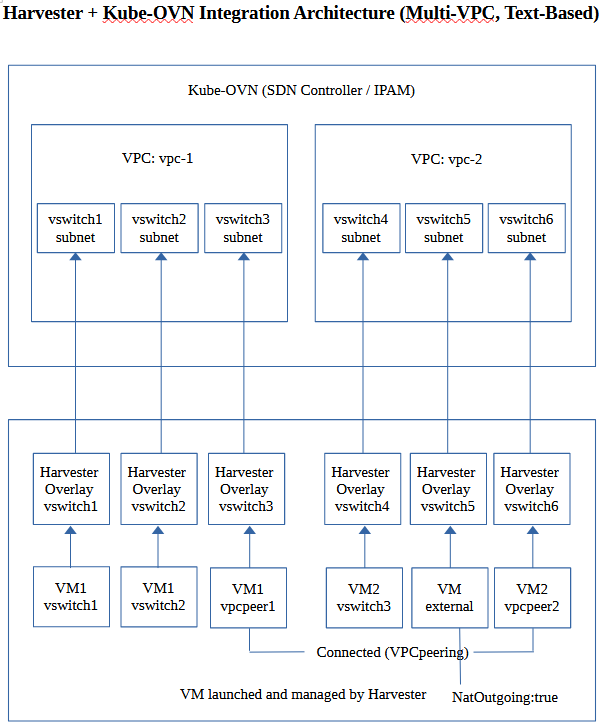

Harvester network-controller 利用 Kube-OVN 建立基於 OVN 的虛擬化網路，支援進階 SDN 功能，例如用於虛擬機器工作負載的虛擬私有雲（VPC）和子網路。

覆蓋網路代表一個虛擬的第 2 層交換器，用於封裝和轉發虛擬機器之間的流量。此網路可以連結到 VPC 中建立的子網路，使虛擬機器能夠存取內部虛擬化網路，並可到達外部網路。但是，由於目前 VPC 的限制，這些虛擬機器無法被外部網路（如 VLAN 和無標籤網路）存取。

建立覆蓋網路

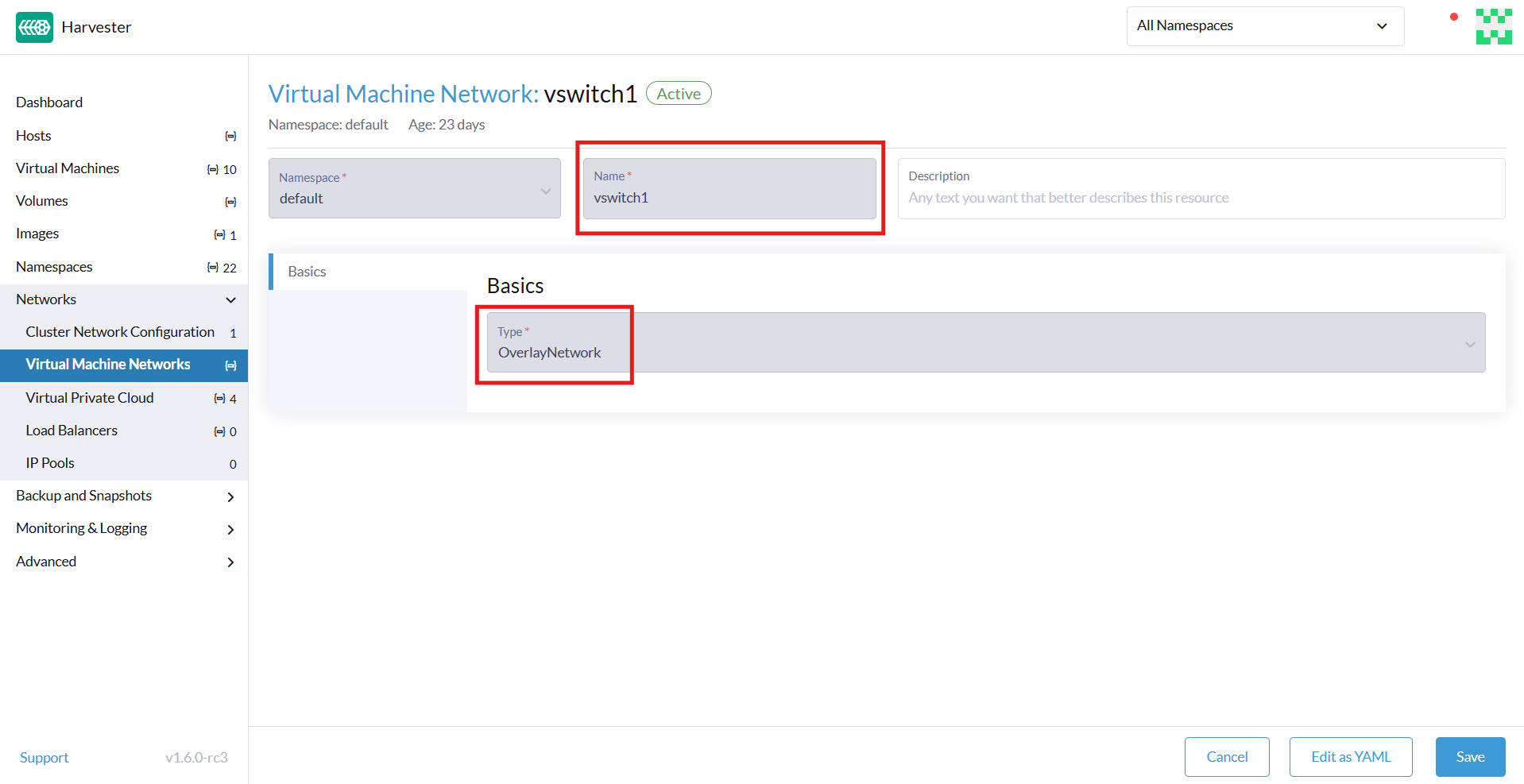

前往 Networks > Virtual Machine Networks，然後點擊 Create。
在 Virtual Machine Network:Create 畫面上，為網路指定名稱。
在 Basics 標籤頁上，選擇 OverlayNetwork 作為網路類型。
點擊 Create。

限制

Harvester v1.6 中的覆蓋網路實作有以下限制：

由 Kube-OVN 支援的覆蓋網路只能在 mgmt（內建管理網路）上建立。
預設情況下，enableDHCP 和 dhcpV4Options 設定未設定，因此連接到 Kube-OVN 覆蓋子網路的虛擬機器上不存在預設路由。在客體作業系統上正確設定預設路由之前，嘗試存取外部目的地將會失敗。您可以執行以下任一解決方法：
- 手動將子網路的閘道 IP 新增為虛擬機器的預設路由。
- 使用 managedTap 繫結：編輯附加子網路的 YAML 設定，並驗證欄位 .spec.enableDHCP 設定為 true。接下來，編輯虛擬機器的 YAML 設定，並修改介面定義以使用繫結。
```
      interfaces:
      - binding:
          name: managedtap
        model: virtio
        name: default
```
Kube-OVN「原生」負載平衡器（LB）尚未整合，因為這需要對上游程式碼庫進行根本性變更。Kube-OVN 目前作為每個叢集的主要 CNI 外掛程式運作。
Underlay 網路仍然不可用。因此，您無法直接將子網路對應到實體網路，外部主機也無法到達位於覆蓋子網路上的虛擬機器。
在所有子網路中（無論是預設還是自訂 VPC），natOutgoing 欄位預設設定為 false。只有屬於預設 VPC 的子網路在您將值變更為 true 並設定預設路由後才能存取網際網路。在沒有 VpcNatGateway 支援的情況下，在自訂 VPC 中建立的子網路無法存取網際網路。
cloud-init 中的靜態 IP 對於覆蓋 NIC 似乎會被忽略。實際上，靜態 IP 只有在與 Kube-OVN 為虛擬機器保留的確切位址相符時才有效。任何其他值都會中斷連線。
當附加多個 NIC 且覆蓋 NIC 不是主要介面時，您必須在客體作業系統內手動初始化覆蓋 NIC（IP link setup），並執行 DHCP 用戶端（dhclient）命令以取得 NIC 的 IP 位址。
對等連線僅在自訂 VPC 之間有效。嘗試在預設 VPC 和自訂 VPC 之間建立對等連線將會失敗。
由 Harvester Load Balancer 提供的虛擬機器負載平衡器與 Kube-OVN 覆蓋網路不相容。您只能將這些負載平衡器與 VLAN 網路一起使用。
由 Harvester Cloud Provider 和 Harvester Load Balancer 提供的叢集負載平衡器無法在 Kube-OVN 覆蓋網路上的客體叢集中正常運作。相容性問題由以下原因造成：
- Pool IPAM：Kube-OVN 不知道負載平衡器的前端 IP 位址是從 Harvester Load Balancer 管理的池中分配的。這可能導致 IP 位址衝突。
- DHCP IPAM：即使為 Kube-OVN 子網路啟用了 DHCP 服務，動態 IP 位址分配也無法運作。租約記錄由 Kube-OVN 在控制平面上管理。需要整合增強功能才能讓受影響的元件正常協同運作。
Rancher 整合（特別是使用 Harvester Node Driver 建立下游叢集）僅在預設 VPC 內的 Kube-OVN 覆蓋網路上運作。為確保成功建立叢集，您必須執行以下操作：
- 為覆蓋網路啟用 DHCP 服務。您必須設定有效的預設閘道。
- 在叢集佈建期間，手動更新底層虛擬機器規格，以調整下游叢集的 managedTap 繫結介面。
