儲存網路

Harvester 使用 Longhorn 為虛擬機器和 Pod 提供區塊裝置卷冊 (block device volumes)。如果您希望將 Longhorn 的複寫流量從 mgmt（內建的叢集網路）或其他全叢集工作負載中隔離出來，您可以使用專用的儲存網路來獲得更好的網路頻寬與效能。

如需更多資訊，請參閱 Longhorn 儲存網路。

備註

請避免直接設定 Longhorn 設定，因為這可能會導致非預期或不想要的系統行為。

先決條件

在開始設定儲存網路之前，請確保滿足以下要求：

網路交換器已正確設定，並已指派專用的 VLAN ID 給儲存網路。
叢集網路 (Cluster network) 和 VLAN 網路已正確設定。請確保這兩個網路涵蓋所有節點且可存取。
儲存網路的 IP 範圍需具備以下特性：
- 使用 IPv4 CIDR 格式。
- 不與 Kubernetes 叢集網路衝突或重疊。

  以下為保留位址：10.42.0.0/16、10.43.0.0/16、10.52.0.0/16 和 10.53.0.0/16。
- 滿足叢集的需求。

  所需的 IP 位址數量使用以下公式計算：所需 IP 數量 = (節點數量 * 2) + (磁碟數量 * 2) + 欲下載或上傳的映像檔數量

  範例：如果一個叢集有五個節點，每個節點有兩個磁碟，並且要同時上傳十個映像檔，則 IP 範圍應大於或等於 /26（計算方式：(5 x 2) + (5 x 2) + 10 = 30）。
- 排除 Longhorn Pod 和儲存網路不可使用的 IP 位址，例如保留給 RWX 卷冊、閘道器 (gateway) 和其他元件的位址。

Whereabouts CNI 已正確安裝。

您可以使用指令 kubectl get crd ippools.whereabouts.cni.cncf.io 檢查叢集中是否存在 ippools.whereabouts.cni.cncf.io CRD。

如果回傳空字串，請使用以下指令新增此目錄中的 CRD：

kubectl apply -f https://raw.githubusercontent.com/harvester/harvester/v1.1.0/deploy/charts/harvester/dependency_charts/whereabouts/crds/whereabouts.cni.cncf.io_ippools.yaml

kubectl apply -f https://raw.githubusercontent.com/harvester/harvester/v1.1.0/deploy/charts/harvester/dependency_charts/whereabouts/crds/whereabouts.cni.cncf.io_overlappingrangeipreservations.yaml

備註

在某些升級情境中，Whereabouts CNI 可能未被正確安裝。

所有虛擬機器已停止。

您可以使用指令 kubectl get -A vmi 檢查虛擬機器的狀態，該指令應回傳空字串。

警告
Harvester 會向透過 Harvester UI 停止的虛擬機器發送優雅關機 (graceful shutdown) 訊號。然而，工作負載會被中斷並保持不可用狀態，直到您確認儲存網路設定已成功套用並手動啟動虛擬機器為止。
所有掛接 Longhorn 卷冊的 Pod 已停止。
所有進行中的映像檔上傳和下載皆已完成或刪除。

Longhorn 複寫流量路由

Longhorn 複寫流量的路由取決於虛擬機器 VLAN 流量與 Longhorn 儲存網路是否共用相同的實體介面，或使用不同的實體介面。

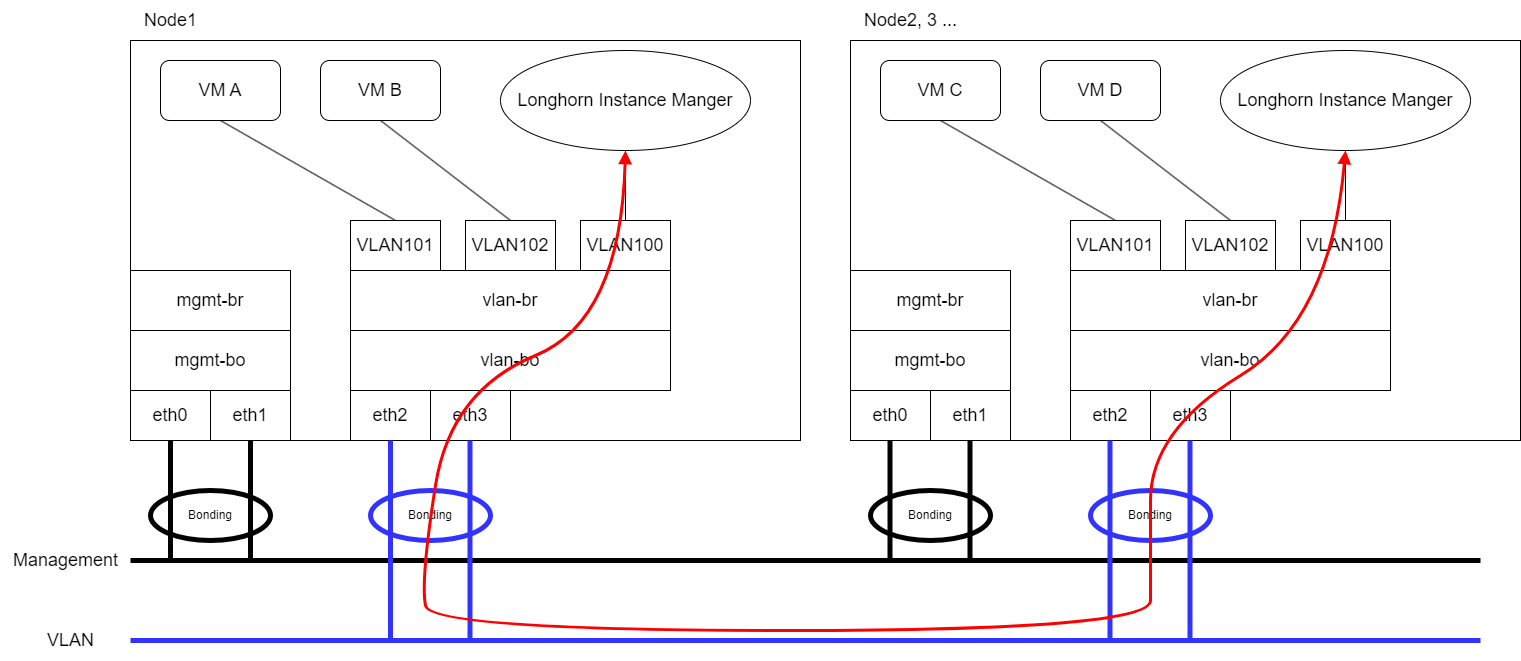

相同的實體介面：在以下範例中，eth2 和 eth3 同時用於虛擬機器 VLAN 流量和 Longhorn 儲存網路。紅線表示 Longhorn 透過 eth3 發送複寫流量。

備註
您必須將 eth2 和 eth3 納入叢集網路和 VLAN 網路的設定中。

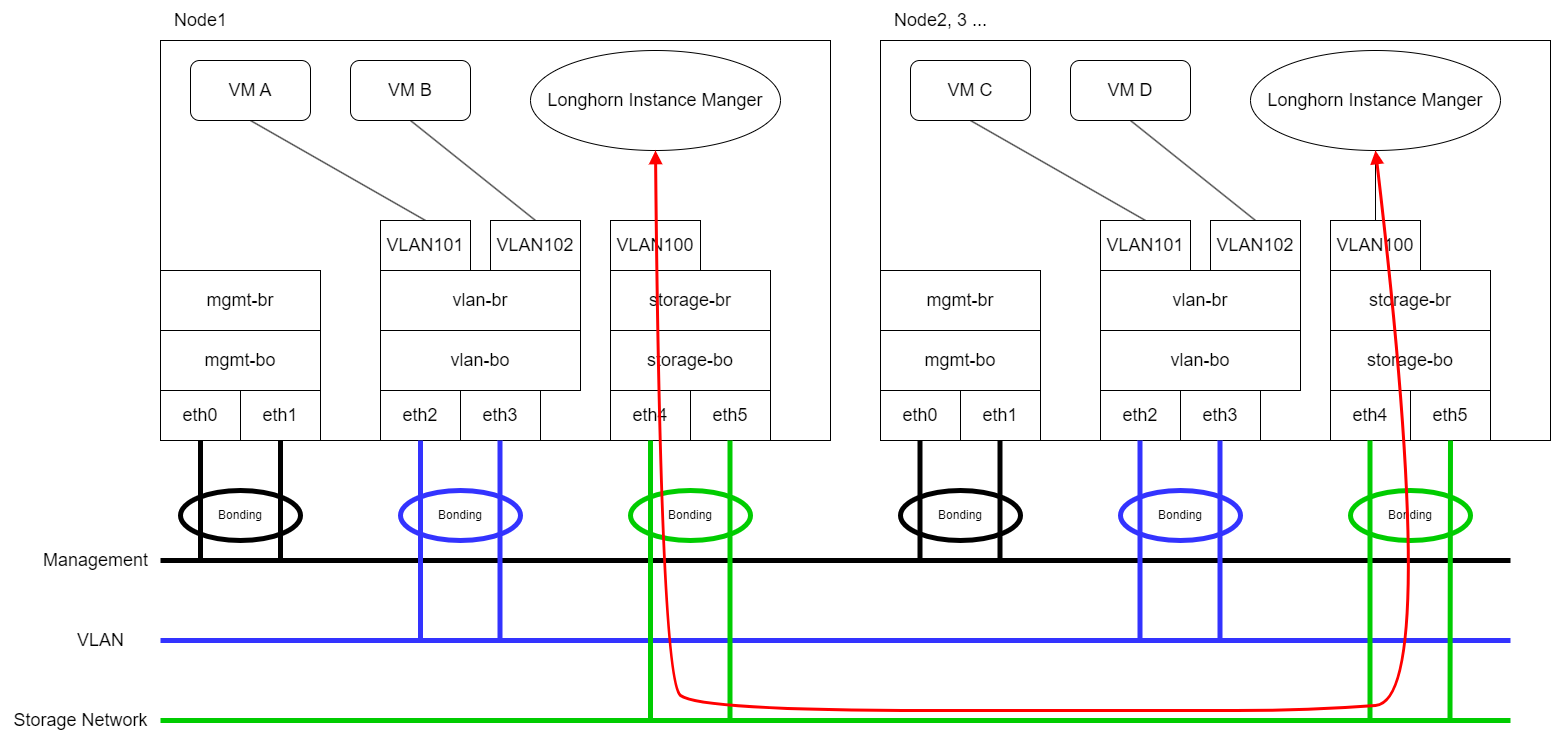

不同的實體介面：在以下範例中，eth2 和 eth3 用於虛擬機器 VLAN 流量，而 eth4 和 eth5 用於 Longhorn 儲存網路。紅線表示 Longhorn 透過 eth4 發送複寫流量。

備註
您必須將 eth4 和 eth5 納入叢集網路和 VLAN 網路的設定中。

`storage-network` 設定

storage-network 設定允許您在需要隔離時，設定用於隔離叢集內儲存流量的網路。

您可以使用 UI 或 CLI 啟用和停用儲存網路。啟用此設定時，您必須透過設定特定欄位來建構 Multus NetworkAttachmentDefinition CRD。

一旦套用 storage-network 設定，將發生以下情況：

Harvester 會停止所有與 Longhorn 卷冊、Prometheus、Grafana、Alertmanager 和 VM Import Controller 相關的 Pod。
Harvester 會建立一個新的 NetworkAttachmentDefinition 並更新 Longhorn 儲存網路設定。
Longhorn 會重新啟動所有 instance-manager 和 backing-image-manager Pod 以套用新的網路設定。

設定步驟

提示

強烈建議使用 Harvester UI 來配置 storage-network 設定。

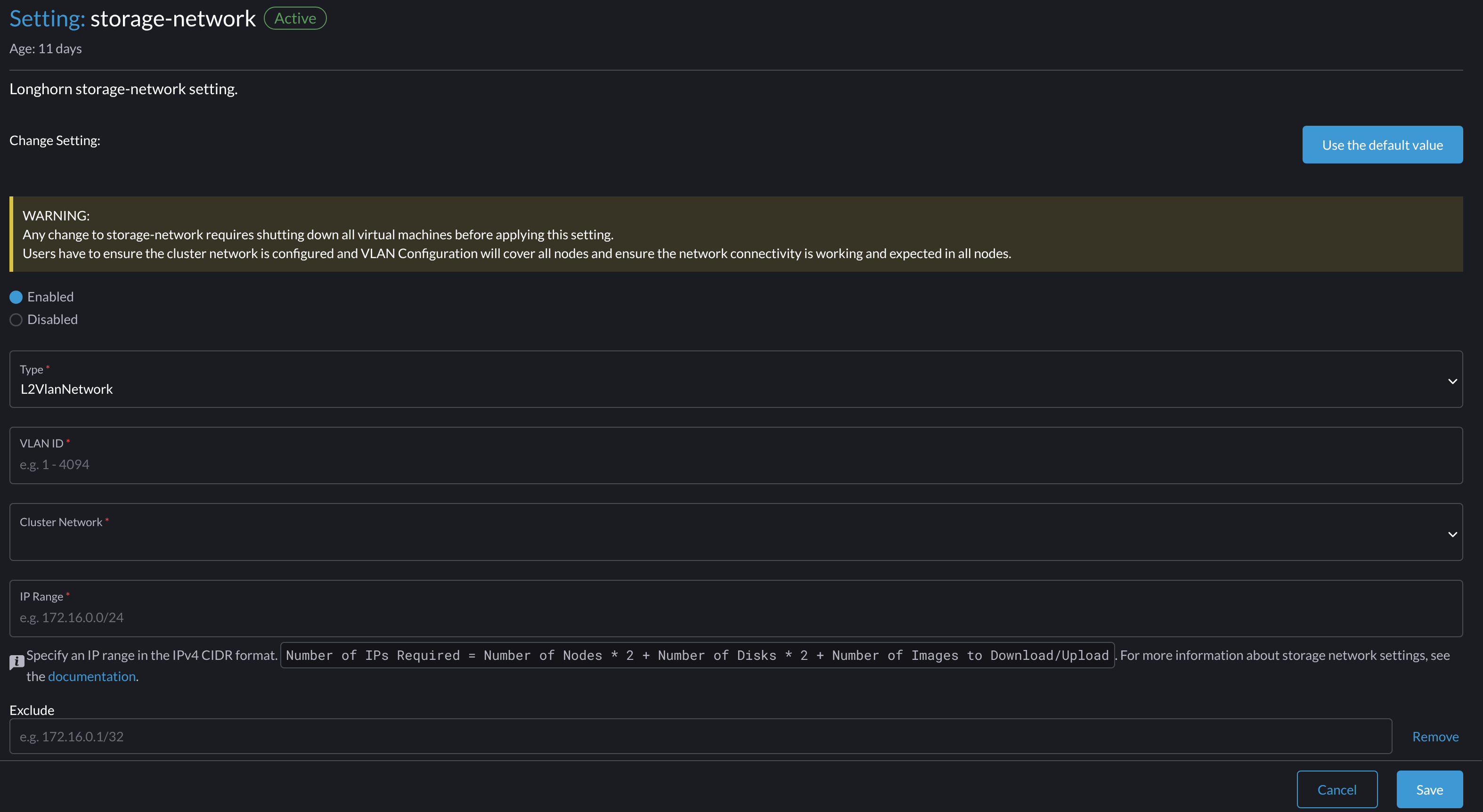

啟用儲存網路

前往 Advanced > Settings > storage-network。

選擇 Enabled。
設定 VLAN ID、Cluster Network、IP Range 和 Exclude 欄位以建構 Multus NetworkAttachmentDefinition CRD。
點擊 Save。

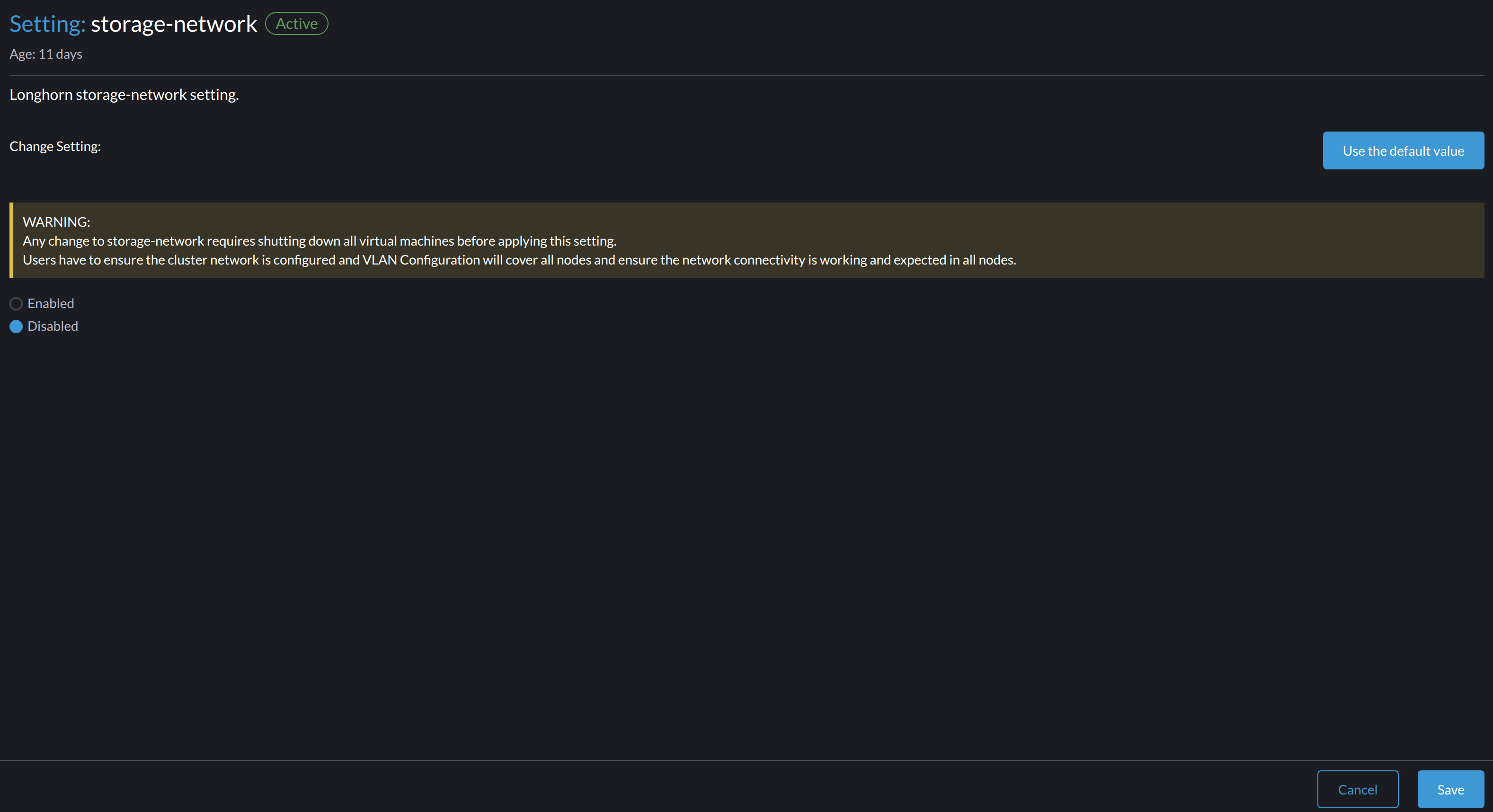

停用儲存網路

前往 Advanced > Settings > storage-network。

選擇 Disabled。
點擊 Save。

一旦儲存網路被停用，Longhorn 將開始使用 Pod 網路進行與儲存相關的操作。

您可以使用以下指令來配置 storage-network 設定。

kubectl edit settings.harvesterhci.io storage-network

在以下情況下，儲存網路會自動啟用：

value 欄位包含有效的 JSON 字串。

範例：

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  name: storage-network
value: '{"vlan":100,"clusterNetwork":"storage","range":"192.168.0.0/24", "exclude":["192.168.0.100/32"]}'

value 欄位為空。

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  name: storage-network
value: ''

當您移除 value 欄位時，儲存網路將被停用。

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  name: storage-network

警告

Harvester 會將 JSON 字串中額外的無關字元視為不同的設定。

變更儲存網路的 MTU

請參閱變更已掛接儲存網路之網路設定的 MTU。

設定後步驟 (Post-Configuration Steps)

important

Harvester 不會自動啟動虛擬機器。您必須確保設定正確並成功套用，然後在必要時手動啟動虛擬機器。

使用以下指令驗證 storage-network 設定的狀態是否為 True 且類型為 configured：

kubectl get settings.harvesterhci.io storage-network -o yaml

範例：

apiVersion: harvesterhci.io/v1beta1
kind: Setting
metadata:
  annotations:
    storage-network.settings.harvesterhci.io/hash: da39a3ee5e6b4b0d3255bfef95601890afd80709
    storage-network.settings.harvesterhci.io/net-attach-def: ""
    storage-network.settings.harvesterhci.io/old-net-attach-def: ""
  creationTimestamp: "2022-10-13T06:36:39Z"
  generation: 51
  name: storage-network
  resourceVersion: "154638"
  uid: 2233ad63-ee52-45f6-a79c-147e48fc88db
status:
  conditions:
  - lastUpdateTime: "2022-10-13T13:05:17Z"
    reason: Completed
    status: "True"
    type: configured

驗證 Longhorn Pod（instance-manager 和 backing-image-manager）是否已就緒，且其網路已正確設定。

您可以使用以下指令檢查每個 Pod：

kubectl -n longhorn-system describe pod <pod-name>

類似以下的錯誤表示儲存網路已耗盡其可用的 IP 位址。您必須使用足夠的 IP 範圍重新配置儲存網路。

Events:
  Type     Reason                  Age                    From     Message
  ----     ------                  ----                   ----     -------
  ....

  Warning  FailedCreatePodSandBox  2m58s                  kubelet  Failed to create pod sandbox: rpc error: code = Unknown desc = failed to setup network for
sandbox "04e9bc160c4f1da612e2bb52dadc86702817ac557e641a3b07b7c4a340c9fc48": plugin type="multus" name="multus-cni-network" failed (add): [longhorn-system/backing-image-ds-default-image-lxq7r/7d6995ee-60a6-4f67-b9ea-246a73a4df54:storagenetwork-sdfg8]: error adding container to network "storagenetwork-sdfg8": error at storage engine: Could not allocate IP in range: ip: 172.16.0.1 / - 172.16.0.6 / range: net.IPNet{IP:net.IP{0xac, 0x10, 0x0, 0x0}, Mask:net.IPMask{0xff,0xff, 0xff, 0xf8}}
....

備註

如果儲存網路已耗盡其可用的 IP 位址，您在上傳或下載映像檔時可能會遇到類似的錯誤。您必須刪除受影響的映像檔，並使用足夠的 IP 範圍重新配置儲存網路。

驗證 k8s.v1.cni.cncf.io/network-status 註解中是否存在名為 lhnet1 的介面。此介面的 IP 位址必須位於指定的 IP 範圍內。

您可以使用以下指令取得 Longhorn instance-manager Pod 的清單：

kubectl get pods -n longhorn-system -l longhorn.io/component=instance-manager -o yaml

範例：

apiVersion: v1
kind: Pod
metadata:
  annotations:
    cni.projectcalico.org/containerID: 2518b0696f6635896645b5546417447843e14208525d3c19d7ec6d7296cc13cd
    cni.projectcalico.org/podIP: 10.52.2.122/32
    cni.projectcalico.org/podIPs: 10.52.2.122/32
    k8s.v1.cni.cncf.io/network-status: |-
      [{
          "name": "k8s-pod-network",
          "ips": [
              "10.52.2.122"
          ],
          "default": true,
          "dns": {}
      },{
          "name": "harvester-system/storagenetwork-95bj4",
          "interface": "lhnet1",
          "ips": [
              "192.168.0.3"
          ],
          "mac": "2e:51:e6:31:96:40",
          "dns": {}
      }]
    k8s.v1.cni.cncf.io/networks: '[{"namespace": "harvester-system", "name": "storagenetwork-95bj4",
      "interface": "lhnet1"}]'
    kubernetes.io/psp: global-unrestricted-psp
    longhorn.io/last-applied-tolerations: '[{"key":"kubevirt.io/drain","operator":"Exists","effect":"NoSchedule"}]'

Omitted...

測試 Longhorn Pod 之間的通訊。

儲存網路專用於 Longhorn Pod 之間的內部通訊，以實現高效能和可靠性。然而，儲存網路仍依賴外部網路基礎設施進行連線（類似於虛擬機器 VLAN 網路的運作方式）。當外部網路未連線或未正確設定時，您可能會遇到以下問題：

新建立的虛擬機器卡在 Not-Ready 狀態。

longhorn-manager Pod 日誌包含錯誤訊息。

範例：

longhorn-manager-j6dhh/longhorn-manager.log:2024-03-20T16:25:24.662251001Z time="2024-03-20T16:25:24Z" level=error msg="Failed rebuilding of replica 10.0.16.26:10000" controller=longhorn-engine engine=pvc-0a151c59-ffa9-4938-9c86-59ebb296bc88-e-c2a7fe77 error="proxyServer=10.52.6.33:8501 destination=10.0.16.23:10000: failed to add replica tcp://10.0.16.26:10000 for volume: rpc error: code = Unknown desc = failed to get replica 10.0.16.26:10000: rpc error: code = Unavailable desc = all SubConns are in TransientFailure, latest connection error: connection error: desc = \"transport: Error while dialing dial tcp 10.0.16.26:10000: connect: no route to host\"" node=oml-harvester-9 volume=pvc-0a151c59-ffa9-4938-9c86-59ebb296bc88

若要測試 Longhorn Pod 之間的通訊，請執行以下步驟：

取得在上一步驟中識別出的每個 Longhorn Instance Manager Pod（每個節點一個）的儲存網路 IP。

範例：

instance-manager-43f1624d14076e1d95cd72371f0316e2
storage network IP: 10.0.16.8

instance-manager-ba38771e483008ce61249acf9948322f
storage network IP: 10.0.16.14

登入這些 Pod。

當您執行指令 ip addr 時，輸出應包含與 Pod 註解中相同的 IP。在以下範例中，一個 IP 用於 Pod 網路，另一個用於儲存網路。

範例：

$ kubectl exec -i -t -n longhorn-system instance-manager-ba38771e483008ce61249acf9948322f -- /bin/sh

$ ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
...
3: eth0@if2277: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UP group default  // pod network link
    link/ether 0e:7c:d6:77:44:72 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.52.6.146/32 scope global eth0
...
4: lhnet1@if2278: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default // storage network link, note the MTU value
    link/ether fe:92:4f:fb:dd:20 brd ff:ff:ff:ff:ff:ff link-netnsid 0
    inet 10.0.16.14/20 brd 10.0.31.255 scope global lhnet1
...

$ ip route
default via 169.254.1.1 dev eth0
10.0.16.0/20 dev lhnet1 proto kernel scope link src 10.0.16.14
169.254.1.1 dev eth0 scope link

備註

儲存網路連結始終會繼承已掛接叢集網路的 MTU 值，無論設定的 MTU 值為何。

在一個 Pod 中啟動簡單的 HTTP 伺服器。

您必須明確將此 HTTP 伺服器綁定到儲存網路 IP。

範例：

$ python3 -m http.server 8000 --bind 10.0.16.14 (替換為您的 Pod 儲存網路 IP)

在另一個 Pod 中測試 HTTP 伺服器。

範例：

From instance-manager-43f1624d14076e1d95cd72371f0316e2 (IP 10.0.16.8)

$ curl http://10.0.16.14:8000

當儲存網路運作正常時，curl 指令會回傳 HTTP 伺服器上的檔案清單。

(選用) 疑難排解問題。

儲存網路可能會因為外部網路問題而發生故障，例如：

與儲存網路相關聯的實體 NIC（安裝在 Harvester 節點上）未新增至外部交換器中的相同 VLAN。
外部交換器未正確連線和設定。

一旦確認設定無誤，您可以在必要時手動啟動虛擬機器。

最佳實務

在為儲存網路設定 IP 範圍時，請確保分配的 IP 位址能夠滿足叢集的未來需求。這一點很重要，因為當儲存網路設定完成後，若新增節點至叢集或新增更多磁碟至節點，且所需 IP 數量超過已分配的 IP 時，Longhorn Pod（instance-manager 和 backing-image-manager）將停止運作。解決此問題需要使用正確的 IP 範圍重新配置儲存網路。

Longhorn Pod 使用儲存網路的方式如下：
- instance-manager Pod：Longhorn Instance Manager 元件已在 Longhorn v1.5.0 中合併。每個節點需要一個 IP 位址。在升級期間，這些 Pod 的舊版本和新版本會同時存在，舊版本會在升級完成後刪除。
- backing-image-ds Pod：這些 Pod 處理 backing image 資料來源的即時上傳和下載，並在映像檔上傳和下載完成後移除。
- backing-image-manager Pod：每個磁碟需要一個 IP 位址。在升級期間，這些 Pod 的舊版本和新版本會同時存在，舊版本會在升級完成後刪除。
將儲存網路設定在非 mgmt 的叢集網路上，以確保 Longhorn 複寫流量與 Kubernetes 控制平面流量完全隔離。使用 mgmt 是可能的，但不建議，因為會對控制平面網路效能產生負面影響（資源和頻寬爭用）。僅在您的叢集有 NIC 相關限制且無法完全隔離流量時才使用 mgmt。
