vGPU 支援

自 v1.3.0 版本起提供

Harvester 可針對單根 I/O 虛擬化 (Single Root IO Virtualization, SR-IOV) 分享 NVIDIA GPU 支援。這項額外的功能由 pcidevices-controller 附加元件提供，並利用 sriov-manage 進行 GPU 管理。

請查閱您的 GPU 文件以確認其是否支援 SR-IOV。有關建立支援 SR-IOV 的 NVIDIA vGPU 的更多資訊，請參閱 NVIDIA 文件。

您必須啟用 nvidia-driver-toolkit 附加元件才能管理 GPU 裝置上的 vGPU 生命週期。

使用方法

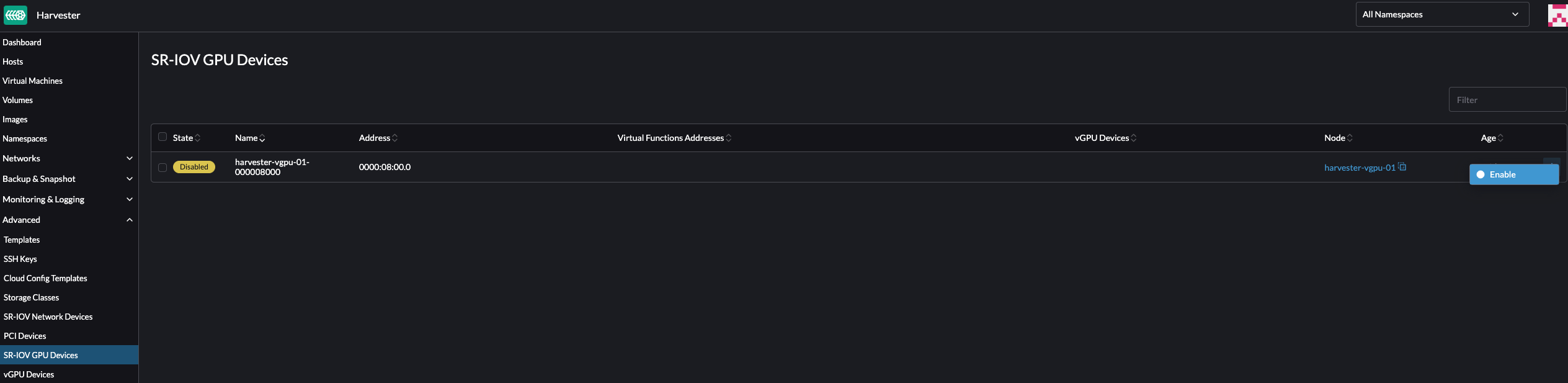

在 Harvester UI 上，前往 Advanced > SR-IOV GPU Devices 並驗證以下事項：

GPU 裝置已被掃描到。
相關聯的 sriovgpudevices.devices.harvesterhci.io 物件已建立。

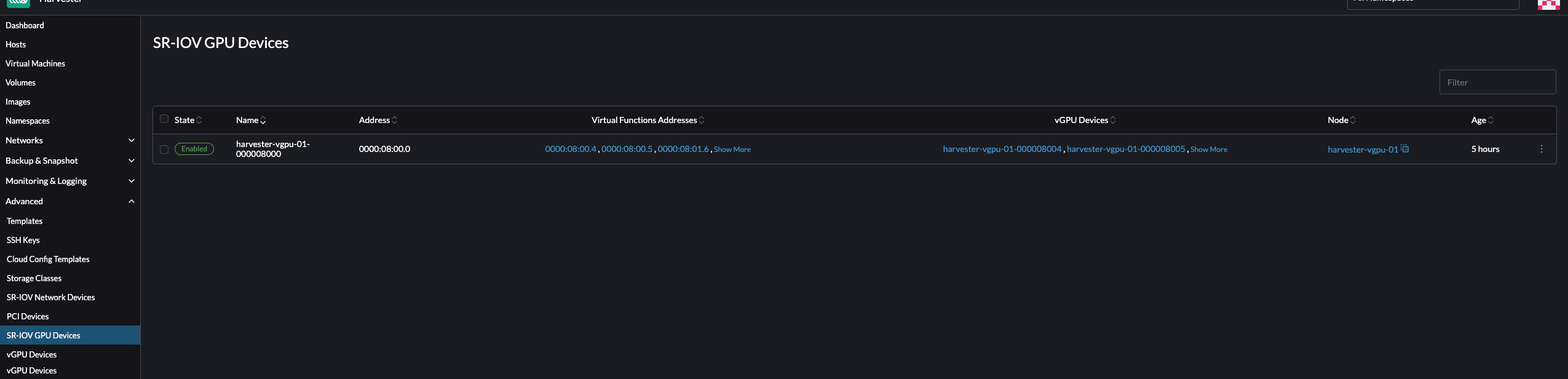

找到您要啟用的裝置，然後選取 : > Enable (啟用)。

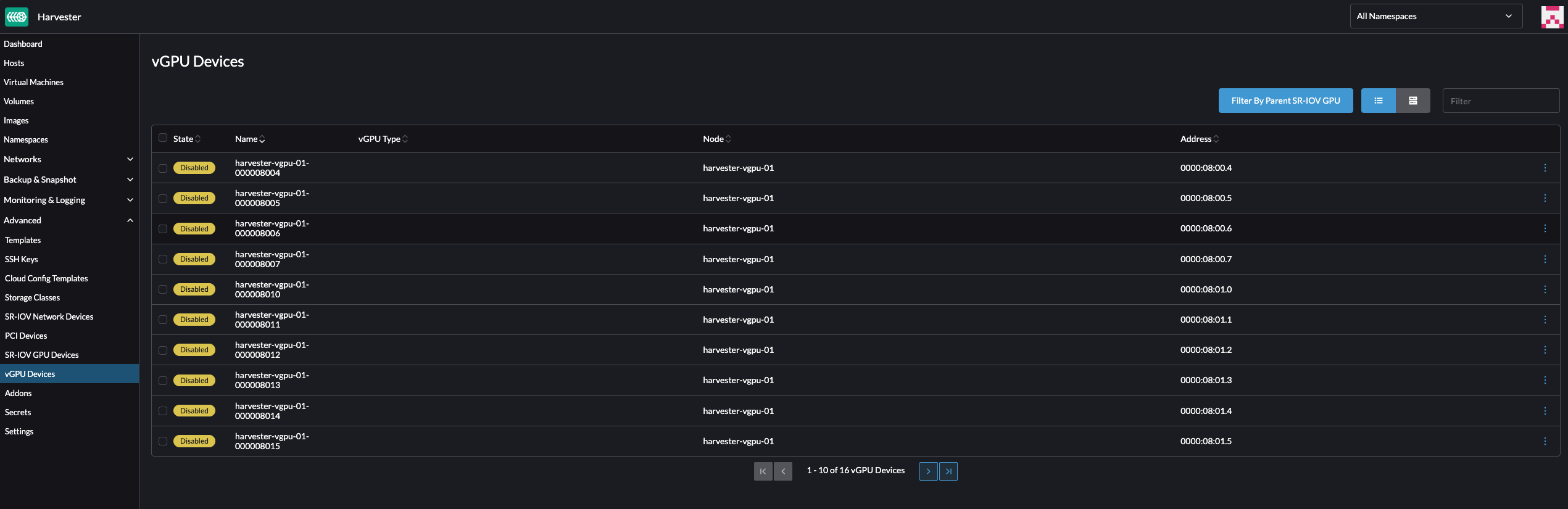

前往 vGPU Devices 畫面並檢查相關聯的 vgpudevices.devices.harvesterhci.io 物件。

請稍待片刻，讓 pcidevices-controller 掃描 vGPU 裝置，並讓 Harvester UI 顯示裝置資訊。

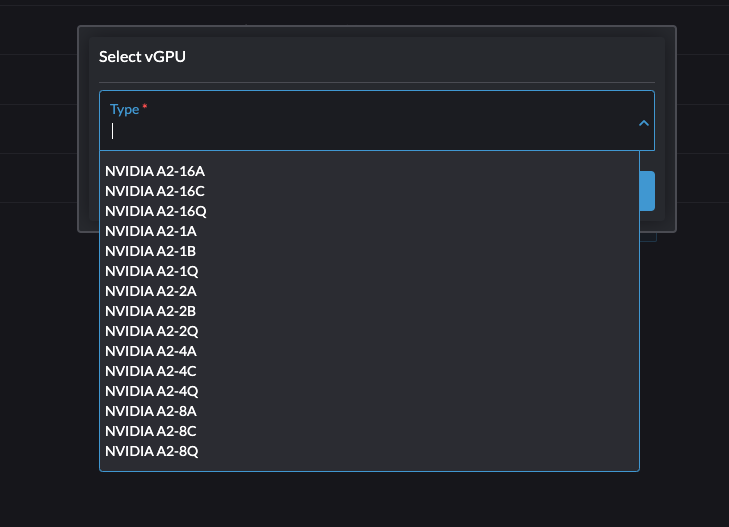

選取一個 vGPU 並設定設定檔 (profile)。

備註

設定檔清單取決於 GPU 以及主機底層的 /sys 樹狀結構。有關可用設定檔及其功能的更多資訊，請參閱 NVIDIA 文件。

在您選取第一個設定檔後，NVIDIA 驅動程式會自動設定其餘 vGPU 可用的設定檔。

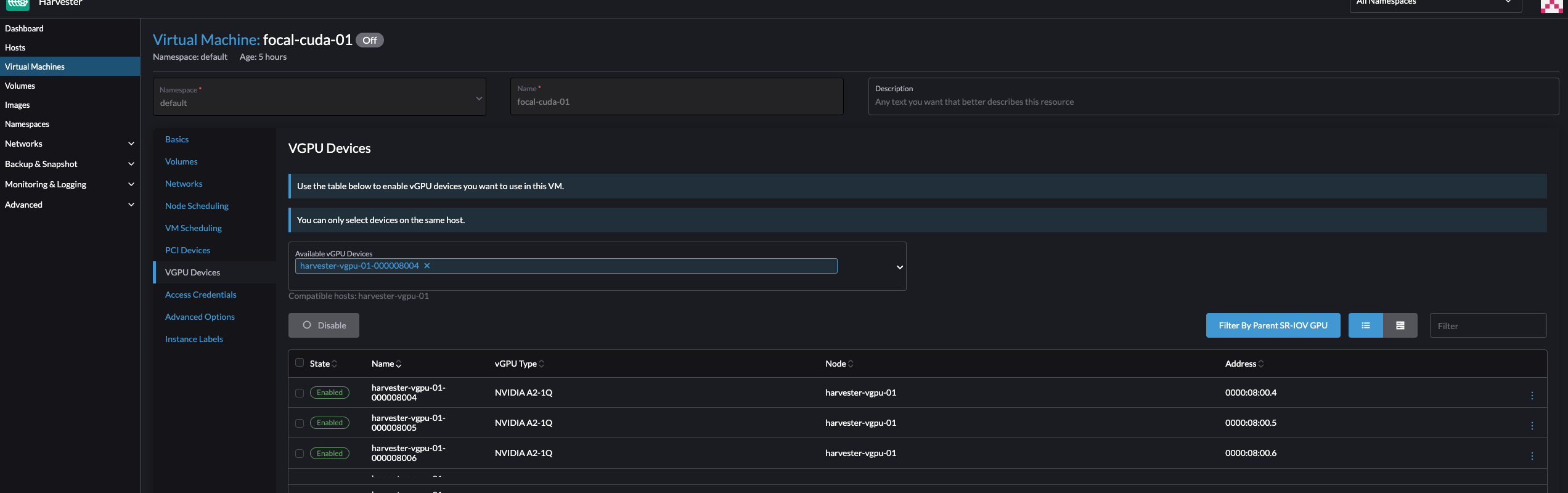

將 vGPU 掛接到新的或現有的 VM。

important

一旦 vGPU 被分配給 VM，在移除該 vGPU 之前，可能無法停用該 VM。

Rancher 管理叢集中的 vGPU 裝置

自 Harvester v1.3.0 引入 vGPU 支援以來，Rancher 已允許將 vGPU 掛接到在 Rancher 管理的 Harvester 叢集上執行的虛擬機器。然而，Rancher 最初無法追蹤跨虛擬機器的 vGPU 裝置分配情況。您可能會建立無法被滿足的 vGPU 裝置請求的虛擬機器，並將沒有可分配裝置的 vGPU 設定檔指派給客體叢集 (guest clusters)。結果導致受影響的虛擬機器變成無法排程 (unschedulable)，且 Rancher 會不斷嘗試重新建立這些虛擬機器但未果。

Harvester v1.3.0 和 v1.4.0 中的增強功能允許特定的 Rancher 版本識別所有 Harvester 節點上的可分配 vGPU 裝置。Rancher v2.8 和 v2.9 會在 UI 上顯示此資訊，並在 vGPU 設定檔的可分配裝置數量不符合所需數量時，阻止該設定檔的指派。

important

您必須安裝特定版本的 Harvester 和 Rancher，才能充分利用改進的 vGPU 追蹤和分配機制。

Harvester: 1.3.2 或 v1.4.0
Rancher: v2.8.9, 2.9.3, 或 2.10.0

如果您升級了 Rancher 但繼續使用不包含這些增強功能的 Harvester 版本，當您使用升級後的 Rancher UI 將 vGPU 設定檔指派給虛擬機器時，Harvester 將無法追蹤這些設定檔。

限制

掛接多個 vGPU：

將多個 vGPU 掛接到同一個 VM 可能會失敗，原因如下：

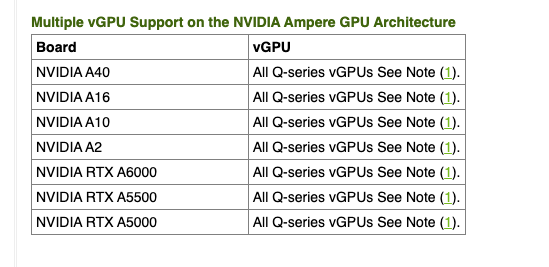

並非所有 vGPU 設定檔都支援掛接多個 vGPU。NVIDIA 文件列出了支援此功能的 vGPU 設定檔。例如，如果您使用 NVIDIA A2 或 A16 GPU，請注意只有 Q 系列 vGPU 允許您掛接多個 vGPU。
VM 定義中只能有 1 個 GPU 裝置啟用 ramFB。若要掛接多個 vGPU，您必須編輯 VM 設定（YAML 格式），並將 virtualGPUOptions 新增至所有非主要的 vGPU 裝置。

virtualGPUOptions:
  display:
     ramFB:
       enabled: false

可用 vGPU 的上限

當 GPU 上啟用 vGPU 支援時，NVIDIA 驅動程式預設會建立 16 個 vGPU 裝置。在您選取第一個設定檔後，NVIDIA 驅動程式會自動設定其餘 vGPU 可用的設定檔。

所使用的設定檔也決定了每個 GPU 可用的 vGPU 最大數量。一旦達到上限，其餘 vGPU 將無法選取任何設定檔，這些裝置也無法進行設定。

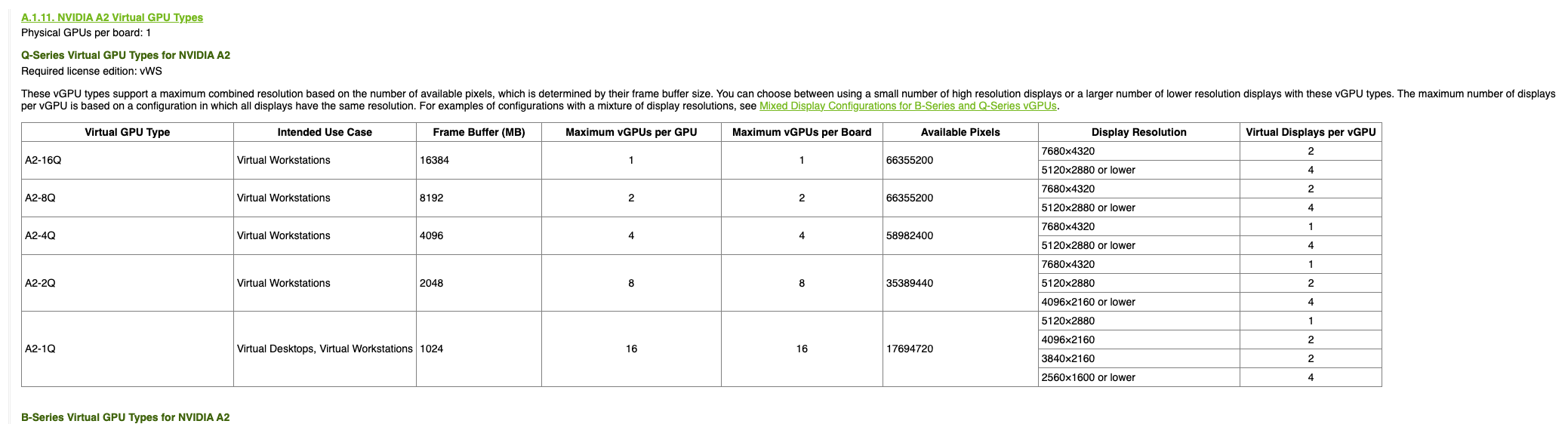

範例 (NVIDIA A2 GPU)：

如果您選取 NVIDIA A2-4Q 設定檔，您只能設定 4 個 vGPU 裝置。一旦這些裝置設定完成，您將無法為其餘的 vGPU 選取任何設定檔。

技術深入探討

pcidevices-controller 引入了以下 CRD：

sriovgpudevices.devices.harvesterhci.io
vgpudevices.devices.harvesterhci.io

開機時，pcidevices-controller 會掃描主機上支援 SR-IOV vGPU 裝置的 NVIDIA GPU。當發現此類裝置時，它們會以 CRD 的形式表示。

範例：

apiVersion: devices.harvesterhci.io/v1beta1
kind: SRIOVGPUDevice
metadata:
  creationTimestamp: "2024-02-21T05:57:37Z"
  generation: 2
  labels:
    nodename: harvester-kgd9c
  name: harvester-kgd9c-000008000
  resourceVersion: "6641619"
  uid: e3a97ee4-046a-48d7-820d-8c6b45cd07da
spec:
  address: "0000:08:00.0"
  enabled: true
  nodeName: harvester-kgd9c
status:
  vGPUDevices:
  - harvester-kgd9c-000008004
  - harvester-kgd9c-000008005
  - harvester-kgd9c-000008016
  - harvester-kgd9c-000008017
  - harvester-kgd9c-000008020
  - harvester-kgd9c-000008021
  - harvester-kgd9c-000008022
  - harvester-kgd9c-000008023
  - harvester-kgd9c-000008006
  - harvester-kgd9c-000008007
  - harvester-kgd9c-000008010
  - harvester-kgd9c-000008011
  - harvester-kgd9c-000008012
  - harvester-kgd9c-000008013
  - harvester-kgd9c-000008014
  - harvester-kgd9c-000008015
  vfAddresses:
  - "0000:08:00.4"
  - "0000:08:00.5"
  - "0000:08:01.6"
  - "0000:08:01.7"
  - "0000:08:02.0"
  - "0000:08:02.1"
  - "0000:08:02.2"
  - "0000:08:02.3"
  - "0000:08:00.6"
  - "0000:08:00.7"
  - "0000:08:01.0"
  - "0000:08:01.1"
  - "0000:08:01.2"
  - "0000:08:01.3"
  - "0000:08:01.4"
  - "0000:08:01.5"

當 SRIOVGPUDevice 被啟用時，pcidevices 控制器會與 nvidia-driver-toolkit daemonset 協同工作以管理 GPU 裝置。

在 pcidevices 隨後掃描 /sys 樹狀結構時，vGPU 裝置會被 pcidevices 控制器掃描到，並作為 VGPUDevices CRD 進行管理。

NAME                        ADDRESS        NODE NAME         ENABLED   UUID                                   VGPUTYPE       PARENTGPUDEVICE
harvester-kgd9c-000008004   0000:08:00.4   harvester-kgd9c   true      dd6772a8-7db8-4e96-9a73-f94c389d9bc3   NVIDIA A2-4A   0000:08:00.0
harvester-kgd9c-000008005   0000:08:00.5   harvester-kgd9c   true      9534e04b-4687-412b-833e-3ae95b97d4d1   NVIDIA A2-4Q   0000:08:00.0
harvester-kgd9c-000008006   0000:08:00.6   harvester-kgd9c   true      a16e5966-9f7a-48a9-bda8-0d1670e740f8   NVIDIA A2-4A   0000:08:00.0
harvester-kgd9c-000008007   0000:08:00.7   harvester-kgd9c   true      041ee3ce-f95c-451e-a381-1c9fe71918b2   NVIDIA A2-4Q   0000:08:00.0
harvester-kgd9c-000008010   0000:08:01.0   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008011   0000:08:01.1   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008012   0000:08:01.2   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008013   0000:08:01.3   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008014   0000:08:01.4   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008015   0000:08:01.5   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008016   0000:08:01.6   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008017   0000:08:01.7   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008020   0000:08:02.0   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008021   0000:08:02.1   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008022   0000:08:02.2   harvester-kgd9c   false                                                           0000:08:00.0
harvester-kgd9c-000008023   0000:08:02.3   harvester-kgd9c   false                                                           0000:08:00.0

當使用者為 VGPUDevice 啟用並選取設定檔時，pcidevices 控制器會設定該裝置，並在該裝置上設定正確的設定檔。

apiVersion: devices.harvesterhci.io/v1beta1
kind: VGPUDevice
metadata:
  creationTimestamp: "2024-02-26T03:04:47Z"
  generation: 8
  labels:
    harvesterhci.io/parentSRIOVGPUDevice: harvester-kgd9c-000008000
    nodename: harvester-kgd9c
  name: harvester-kgd9c-000008004
  resourceVersion: "21051017"
  uid: b9c7af64-1e47-467f-bf3d-87b7bc3a8911
spec:
  address: "0000:08:00.4"
  enabled: true
  nodeName: harvester-kgd9c
  parentGPUDeviceAddress: "0000:08:00.0"
  vGPUTypeName: NVIDIA A2-4A
status:
  configureVGPUTypeName: NVIDIA A2-4A
  uuid: dd6772a8-7db8-4e96-9a73-f94c389d9bc3
  vGPUStatus: vGPUConfigured

pcidevices 控制器還會執行一個 vGPU device plugin (裝置外掛程式)，該外掛程式會向 kubelet 公告各種 vGPU 設定檔的詳細資訊。然後 k8s scheduler (排程器) 會使用這些資訊將請求 vGPU 的 VM 放置到正確的節點上。

(⎈|local:harvester-system)➜  ~ k get nodes harvester-kgd9c -o yaml | yq .status.allocatable
cpu: "24"
devices.kubevirt.io/kvm: 1k
devices.kubevirt.io/tun: 1k
devices.kubevirt.io/vhost-net: 1k
ephemeral-storage: "149527126718"
hugepages-1Gi: "0"
hugepages-2Mi: "0"
[intel.com/82599_ETHERNET_CONTROLLER_VIRTUAL_FUNCTION](https://intel.com/82599_ETHERNET_CONTROLLER_VIRTUAL_FUNCTION): "1"
memory: 131858088Ki
[nvidia.com/NVIDIA_A2-4A](https://nvidia.com/NVIDIA_A2-4A): "2"
[nvidia.com/NVIDIA_A2-4C](https://nvidia.com/NVIDIA_A2-4C): "0"
[nvidia.com/NVIDIA_A2-4Q](https://nvidia.com/NVIDIA_A2-4Q): "2"
pods: "200"

pcidevices 控制器還會設定與 KubeVirt 的整合，並在 KubeVirt CR 中將 vGPU 裝置公告為外部管理裝置，以確保 VM 可以使用該 vGPU。
