Harvester Cloud Provider

可以使用內建的 Harvester Node Driver 在 Rancher 中佈建 RKE2 叢集。Harvester 為客體 Kubernetes 叢集提供負載平衡器和 Harvester 叢集儲存透通支援。

在本頁中，我們將學習：

如何在 RKE2 叢集中部署 Harvester cloud provider
如何使用 Harvester 負載平衡器

向後相容性注意事項

備註

如果您使用的是 Harvester cloud provider v0.2.2 或更高版本，請注意一個已知的向後相容性問題。如果您的 Harvester 版本低於 v1.2.0，且您打算使用較新的 RKE2 版本（即 >= v1.26.6+rke2r1、v1.25.11+rke2r1、v1.24.15+rke2r1），在升級客體 Kubernetes 叢集或 Harvester cloud provider 之前，必須先將 Harvester 叢集升級到 v1.2.0 或更高版本。

有關詳細的支援矩陣，請參閱官方網站的 Harvester CCM & CSI Driver with RKE2 Releases 部分。

部署

先決條件

Kubernetes 叢集建構在 Harvester 虛擬機器之上。
作為客體 Kubernetes 節點執行的 Harvester 虛擬機器位於相同的命名空間中。

important

每個 Harvester VM 都必須具有 macvlan 核心模組，這是 DHCP IPAM 模式的 LoadBalancer 服務所必需的。

若要檢查核心模組是否可用，請存取 VM 並執行以下命令：

lsmod | grep macvlan
sudo modprobe macvlan

如果發生以下情況，則核心模組可能不存在：

$ lsmod | grep macvlan 沒有產生輸出。
$ sudo modprobe macvlan 顯示類似 modprobe: FATAL: Module macvlan not found in directory /lib/modules/5.14.21-150400.22-default 的錯誤訊息。

預設情況下，macvlan 核心模組不包含在 SUSE Linux Enterprise 15 Service Pack 4/5/6 最小雲端映像中（請參閱 Issue #6418）。這些映像包含 kernel-default-base 套件，其中僅包含基本模組。但是，當您安裝 kernel-default 套件時，macvlan 核心驅動程式就會變為可用。

為了消除客體叢集佈建後手動干預的需要，請使用 openSUSE Build Service（OBS）建構您自己的雲端映像。您必須在 Minimal.kiwi 檔案中移除 kernel-default-base 套件並新增 kernel-default 套件，以確保產生的雲端映像包含 macvlan 核心模組。更多資訊請參閱自訂 SUSE VM 映像。

使用 Harvester Node Driver 部署到 RKE2 叢集

使用 Harvester node driver 啟動 RKE2 叢集時，選擇 Harvester cloud provider。node driver 將自動協助部署 CSI 驅動程式和 CCM。

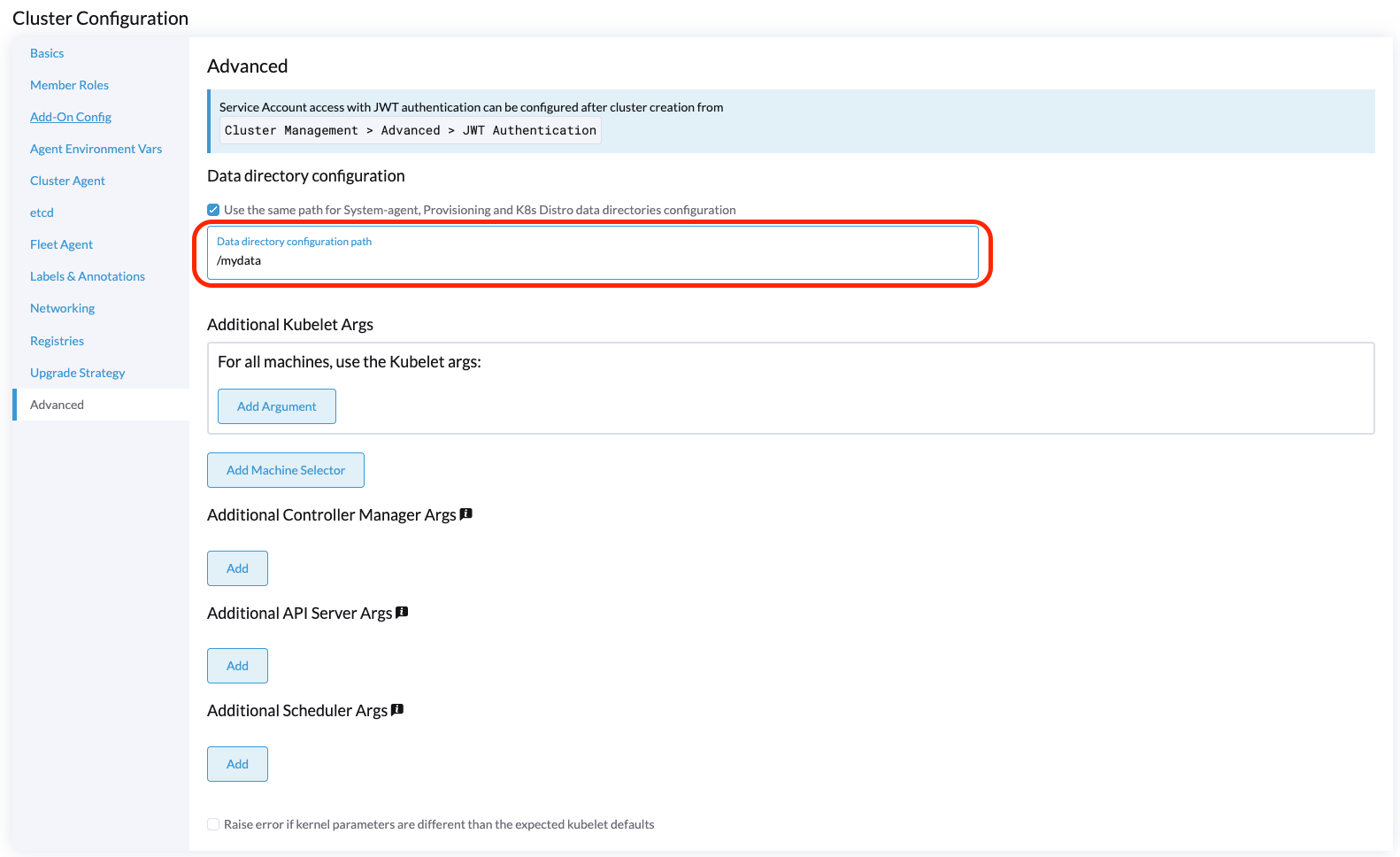

從 Rancher v2.9.0 開始，您可以使用 Data directory configuration path 欄位為雲端設定資料設定特定資料夾。

手動部署到 RKE2 叢集

使用腳本 generate_addon.sh 產生雲端設定資料，然後將資料放置在每個自訂節點上（目錄：/etc/kubernetes/cloud-config）。

curl -sfL https://raw.githubusercontent.com/harvester/cloud-provider-harvester/master/deploy/generate_addon.sh | bash -s <serviceaccount name> <namespace>

備註

該腳本在操作 Harvester 叢集時依賴 kubectl 和 jq，並且僅在能夠存取 Harvester Cluster kubeconfig 檔案時才能運作。

您可以在其中一個 Harvester 管理節點的 /etc/rancher/rke2/rke2.yaml 路徑中找到 kubeconfig 檔案。伺服器 IP 必須替換為 VIP 位址。

內容範例：

apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: <redacted>
    server: https://127.0.0.1:6443
  name: default
# ...

您必須指定將建立客體叢集的命名空間。

輸出範例：

########## cloud config ############
apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: <CACERT>
    server: https://HARVESTER-ENDPOINT/k8s/clusters/local
  name: local
contexts:
- context:
    cluster: local
    namespace: default
    user: harvester-cloud-provider-default-local
  name: harvester-cloud-provider-default-local
current-context: harvester-cloud-provider-default-local
kind: Config
preferences: {}
users:
- name: harvester-cloud-provider-default-local
  user:
    token: <TOKEN>
########## cloud-init user data ############
write_files:
- encoding: b64
  content: <CONTENT>
  owner: root:root
  path: /etc/kubernetes/cloud-config
  permissions: '0644'

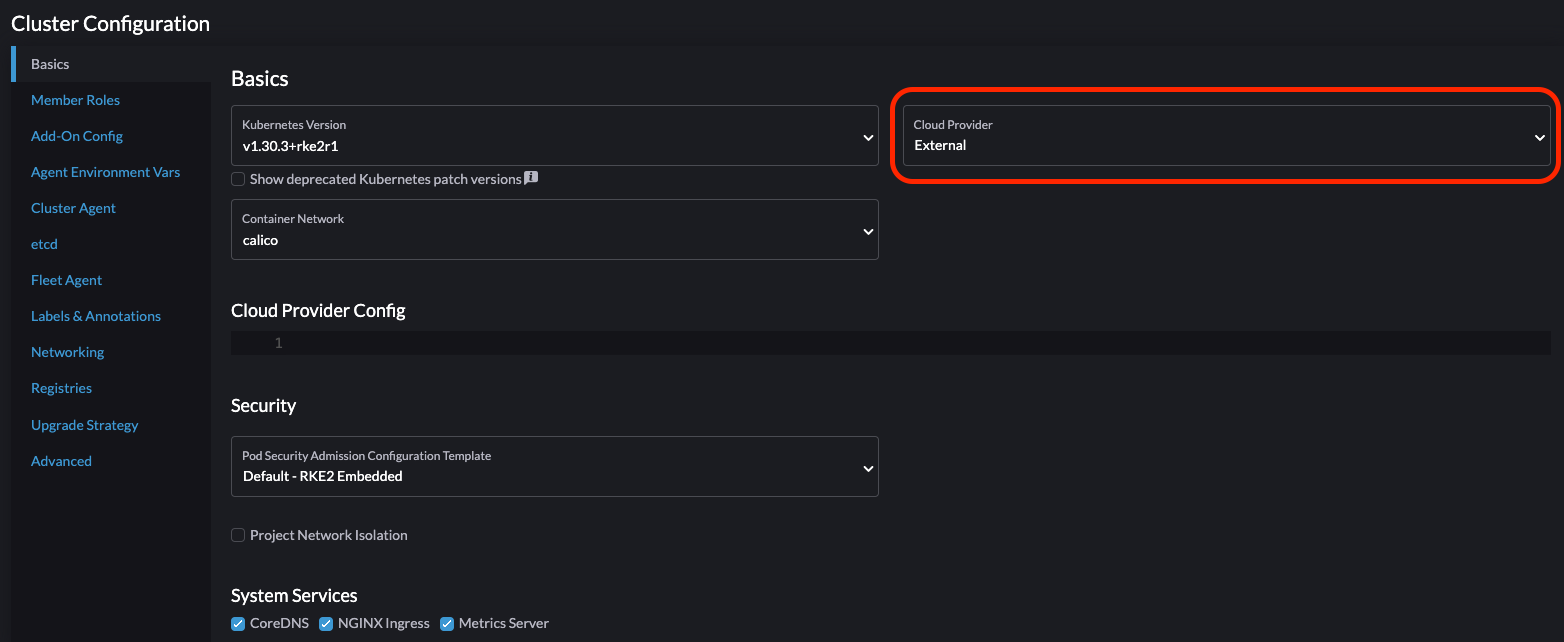

在 RKE2 叢集建立頁面上，前往 Cluster Configuration 畫面，並將 Cloud Provider 的值設定為 External。
將 cloud-init user data 內容複製並貼上到 Machine Pools > Show Advanced > User Data。

將 harvester-cloud-provider 的 HelmChart CRD 新增到 Cluster Configuration > Add-On Config > Additional Manifest。

您必須將 <cluster-name> 替換為您的叢集名稱。

apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
  name: harvester-cloud-provider
  namespace: kube-system
spec:
  targetNamespace: kube-system
  bootstrap: true
  repo: https://raw.githubusercontent.com/rancher/charts/dev-v2.9
  chart: harvester-cloud-provider
  version:  104.0.2+up0.2.6
  helmVersion: v3
  valuesContent: |-
    global:
      cattle:
        clusterName: <cluster-name>

若要建立負載平衡器，請新增 annotation cloudprovider.harvesterhci.io/ipam: <dhcp|pool>。

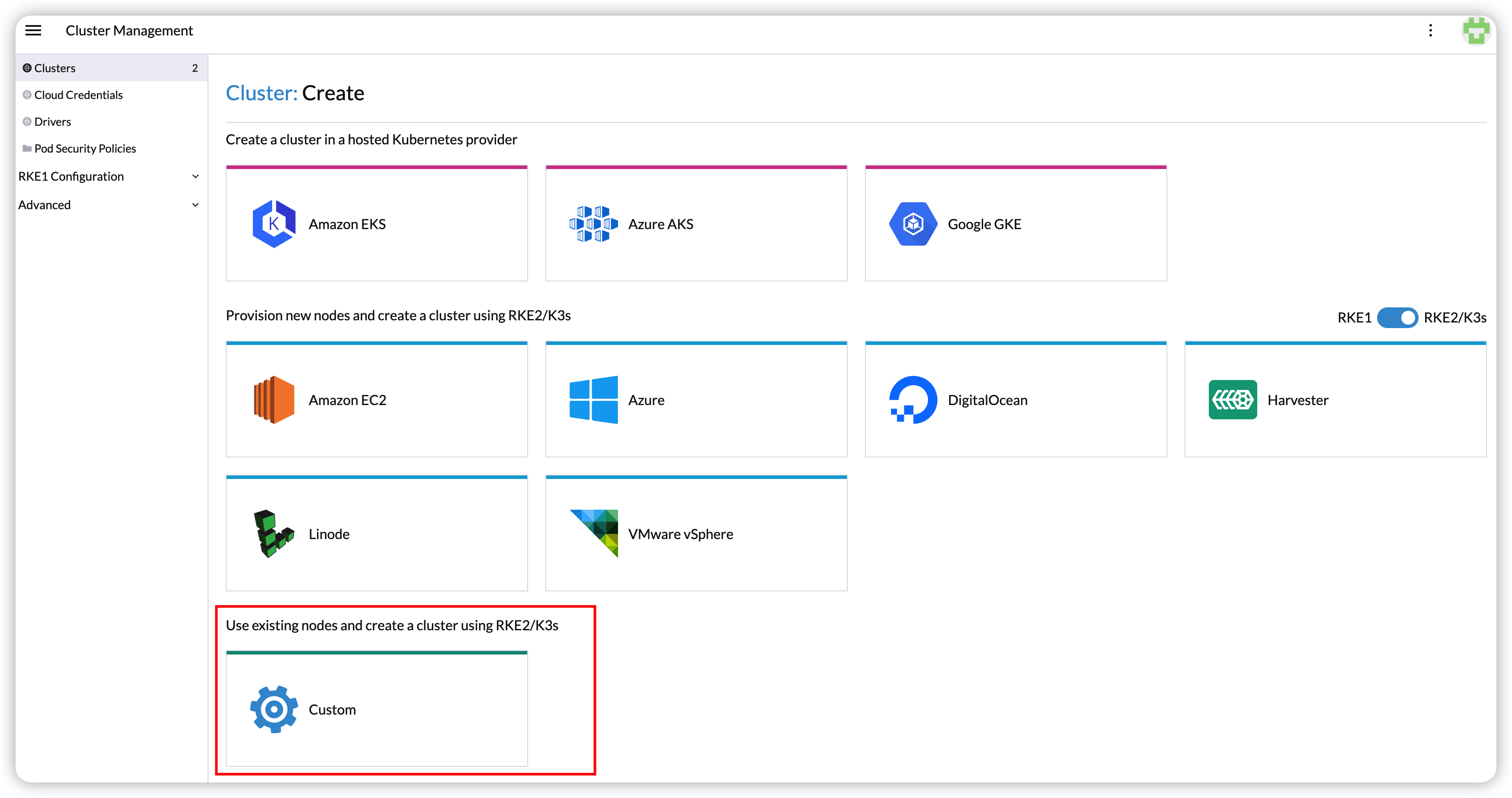

部署到 RKE2 自訂叢集（實驗性）

使用腳本 generate_addon.sh 產生雲端設定資料，然後將資料放置在每個自訂節點上（目錄：/etc/kubernetes/cloud-config）。

curl -sfL https://raw.githubusercontent.com/harvester/cloud-provider-harvester/master/deploy/generate_addon.sh | bash -s <serviceaccount name> <namespace>

備註

該腳本在操作 Harvester 叢集時依賴 kubectl 和 jq，並且僅在能夠存取 Harvester Cluster kubeconfig 檔案時才能運作。

您可以在其中一個 Harvester 管理節點的 /etc/rancher/rke2/rke2.yaml 路徑中找到 kubeconfig 檔案。伺服器 IP 必須替換為 VIP 位址。

內容範例：

apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: <redacted>
    server: https://127.0.0.1:6443
  name: default
# ...

您必須指定將建立客體叢集的命名空間。

輸出範例：

########## cloud config ############
apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: <CACERT>
    server: https://HARVESTER-ENDPOINT/k8s/clusters/local
  name: local
contexts:
- context:
    cluster: local
    namespace: default
    user: harvester-cloud-provider-default-local
  name: harvester-cloud-provider-default-local
current-context: harvester-cloud-provider-default-local
kind: Config
preferences: {}
users:
- name: harvester-cloud-provider-default-local
  user:
    token: <TOKEN>
########## cloud-init user data ############
write_files:
- encoding: b64
  content: <CONTENT>
  owner: root:root
  path: /etc/kubernetes/cloud-config
  permissions: '0644'

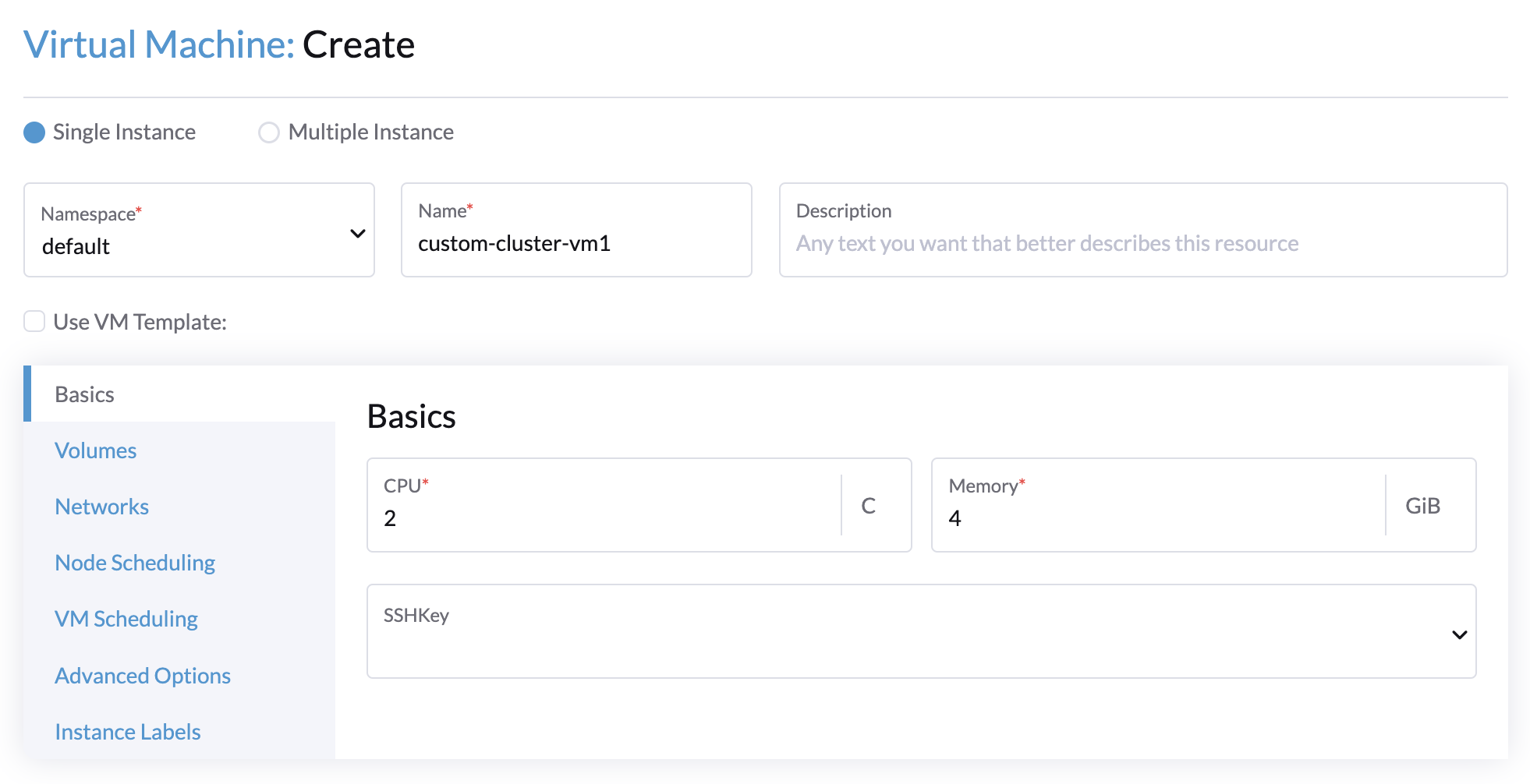

使用以下設定在 Harvester 叢集中建立 VM：
- Basics 標籤頁：最低需求為 2 個 CPU 和 4 GiB RAM。所需的磁碟空間取決於 VM 映像。

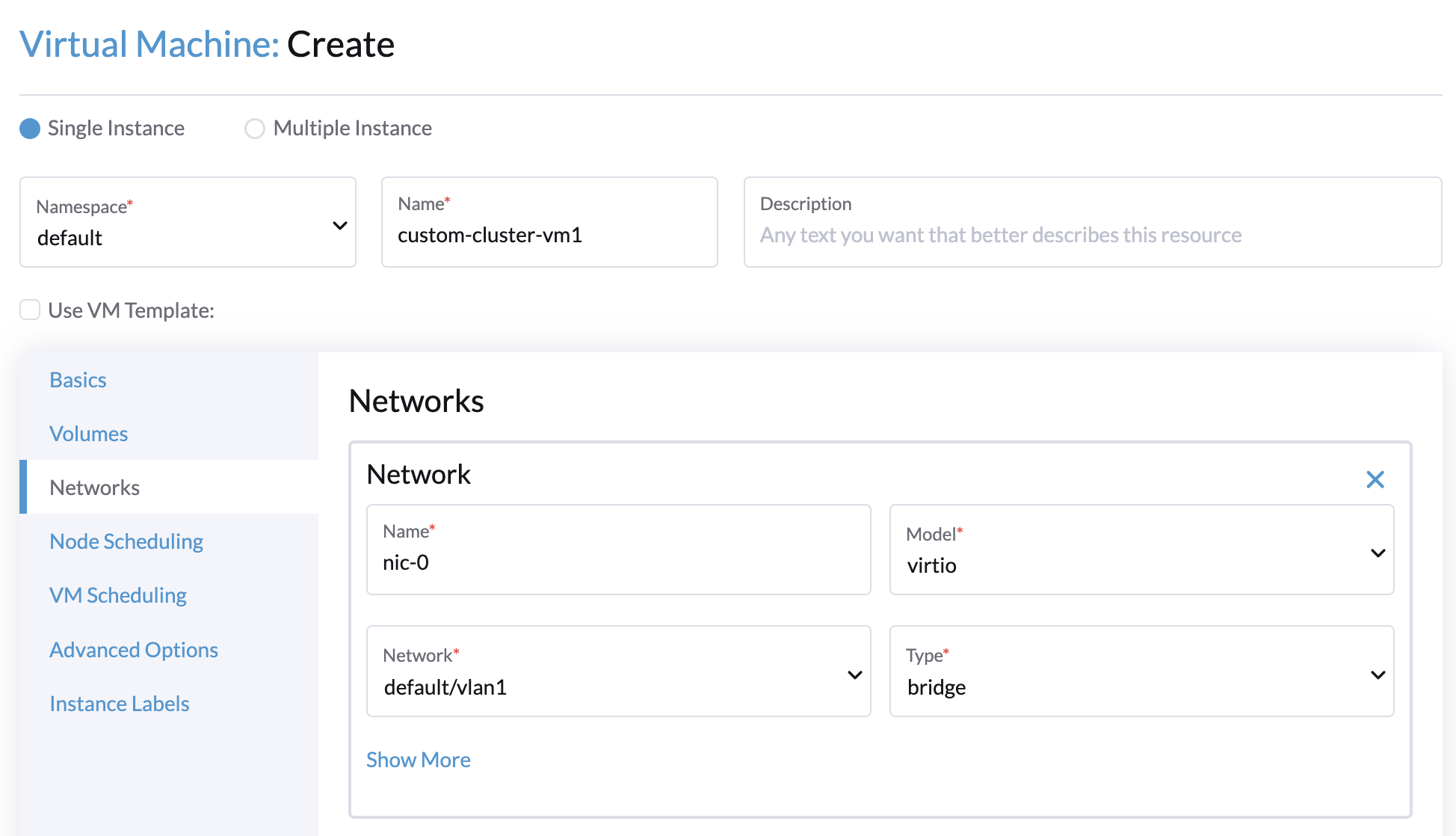

- Networks 標籤頁：指定格式為 nic-<number> 的網路名稱。

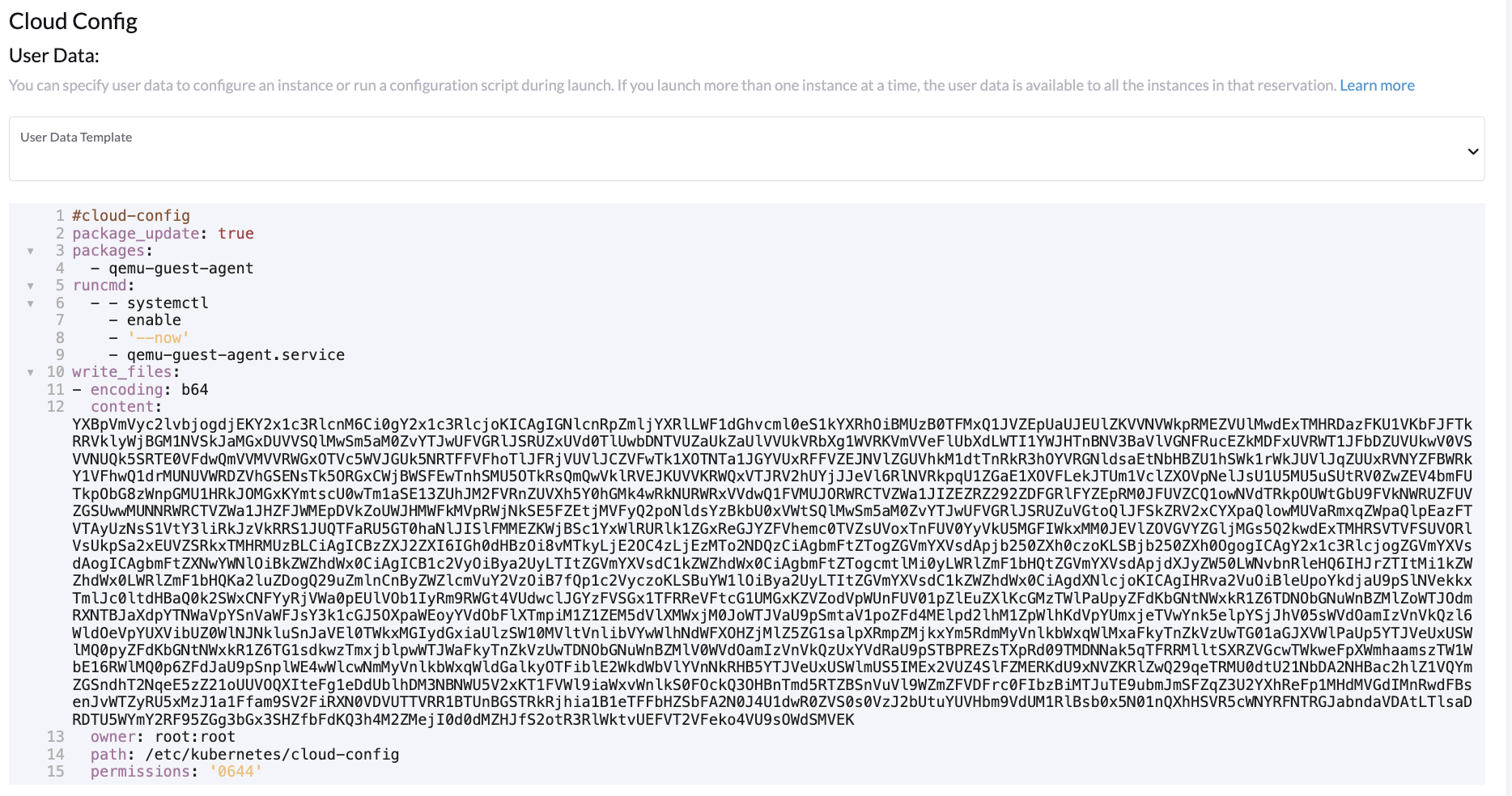

- Advanced Options 標籤頁：複製並貼上 Cloud Config User Data 畫面的內容。

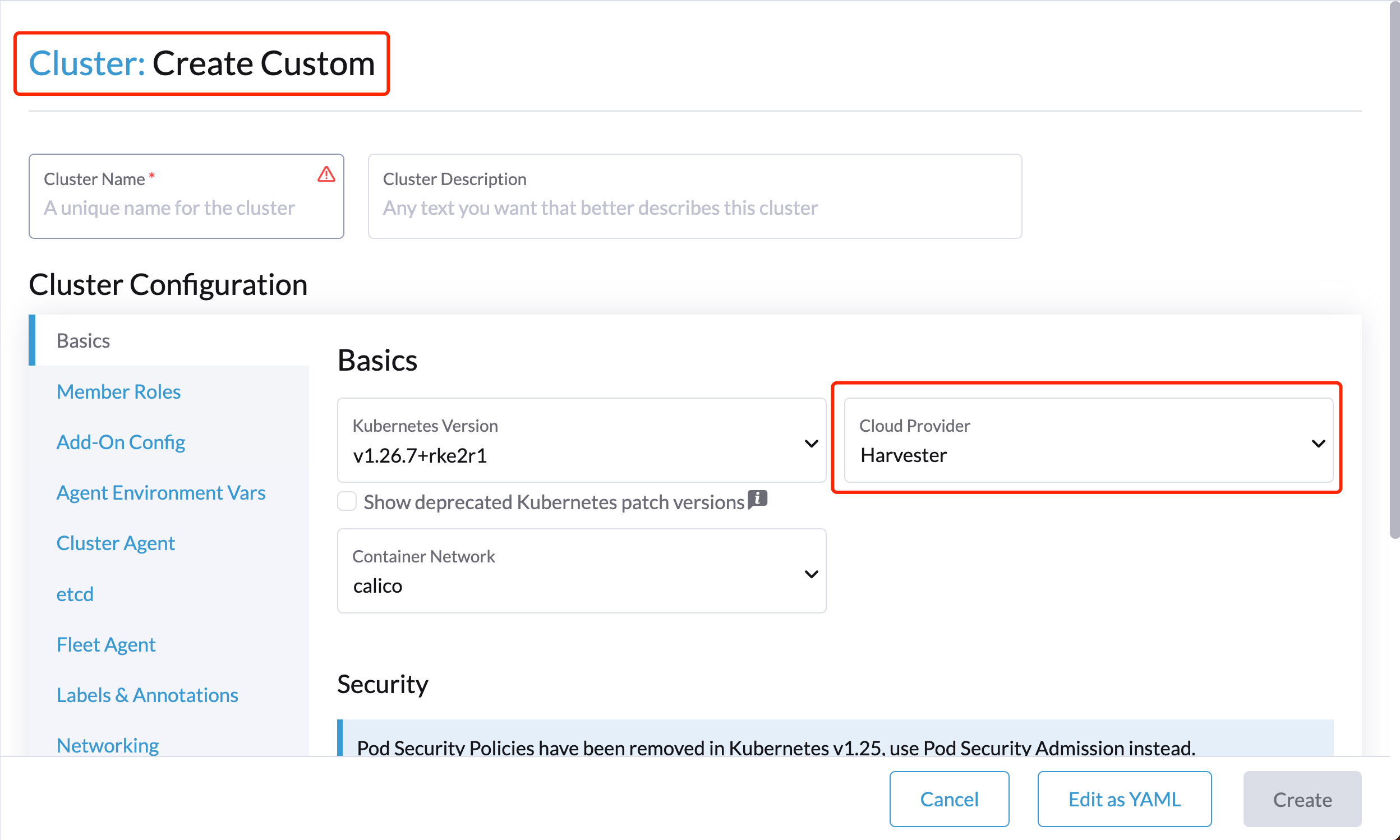

在 Cluster Configuration 畫面的 Basics 標籤頁上，選擇 Harvester 作為 Cloud Provider，然後選擇 Create 以啟動叢集。

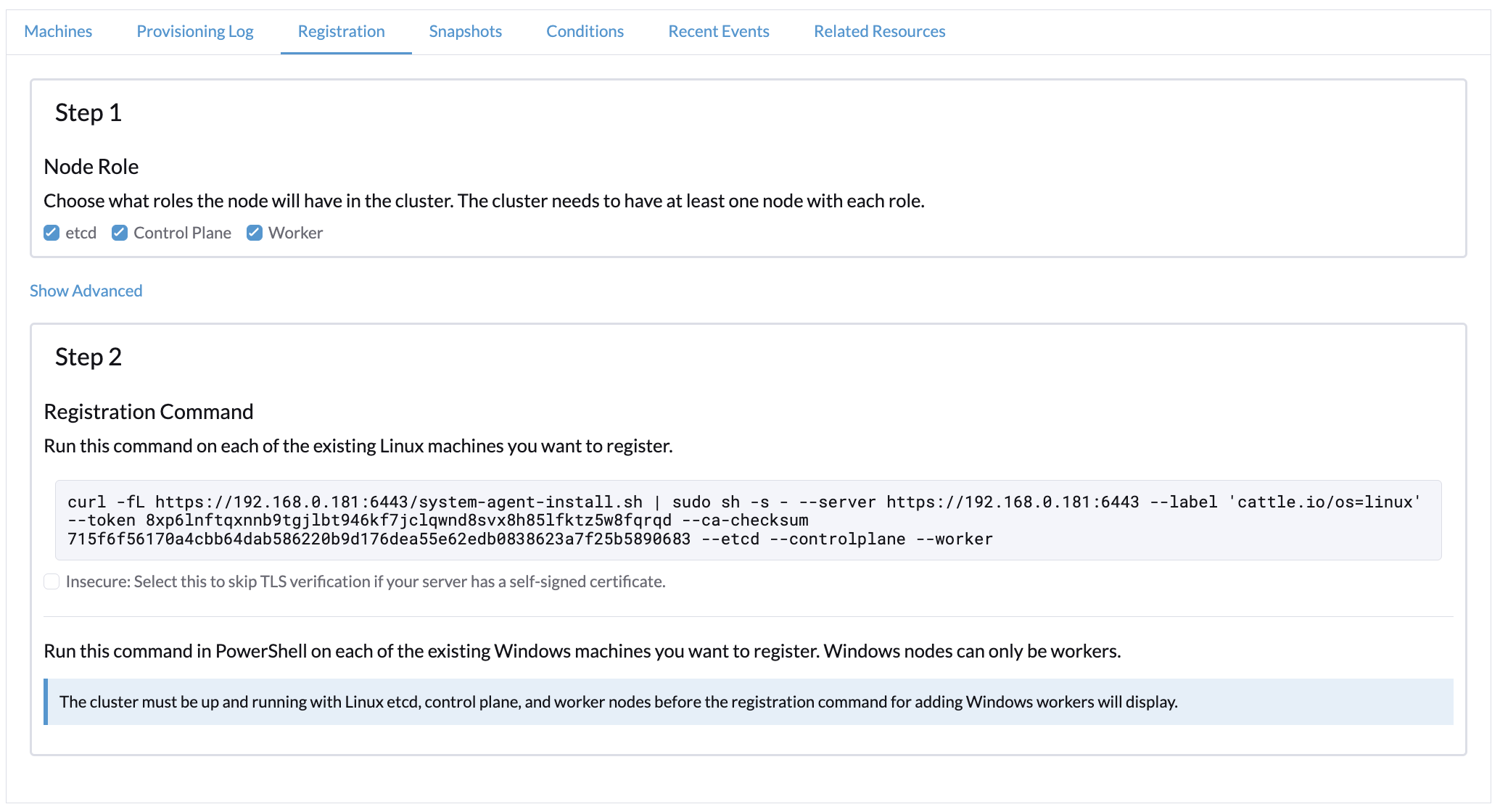

在 Registration 標籤頁上，執行在 VM 上執行 RKE2 註冊命令所需的步驟。

使用 Harvester node driver 部署到 K3s 叢集（實驗性）

使用 Harvester node driver 啟動 K3s 叢集時，您可以執行以下步驟來部署 harvester cloud provider：

使用 generate_addon.sh 產生雲端設定。

curl -sfL https://raw.githubusercontent.com/harvester/cloud-provider-harvester/master/deploy/generate_addon.sh | bash -s <serviceaccount name> <namespace>

輸出將如下所示：

########## cloud config ############
apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: <CACERT>
    server: https://HARVESTER-ENDPOINT/k8s/clusters/local
  name: local
contexts:
- context:
    cluster: local
    namespace: default
    user: harvester-cloud-provider-default-local
  name: harvester-cloud-provider-default-local
current-context: harvester-cloud-provider-default-local
kind: Config
preferences: {}
users:
- name: harvester-cloud-provider-default-local
  user:
    token: <TOKEN>
########## cloud-init user data ############
write_files:
- encoding: b64
  content: <CONTENT>
  owner: root:root
  path: /etc/kubernetes/cloud-config
  permissions: '0644'

將 cloud-init user data 內容複製並貼上到 Machine Pools > Show Advanced > User Data。

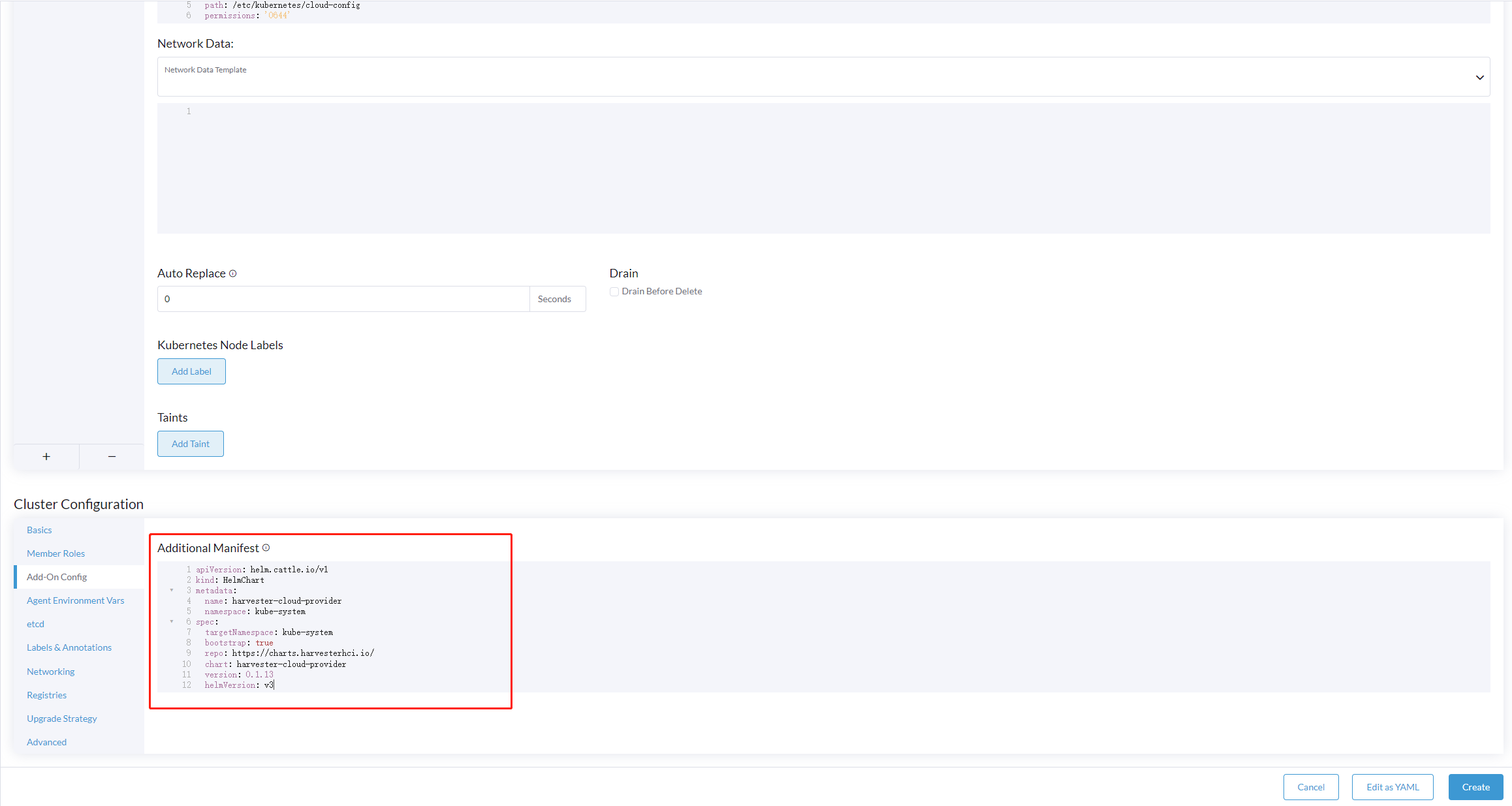

將以下 harvester-cloud-provider 的 HelmChart yaml 新增到 Cluster Configuration > Add-On Config > Additional Manifest。

apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
  name: harvester-cloud-provider
  namespace: kube-system
spec:
  targetNamespace: kube-system
  bootstrap: true
  repo: https://charts.harvesterhci.io/
  chart: harvester-cloud-provider
  version: 0.2.2
  helmVersion: v3

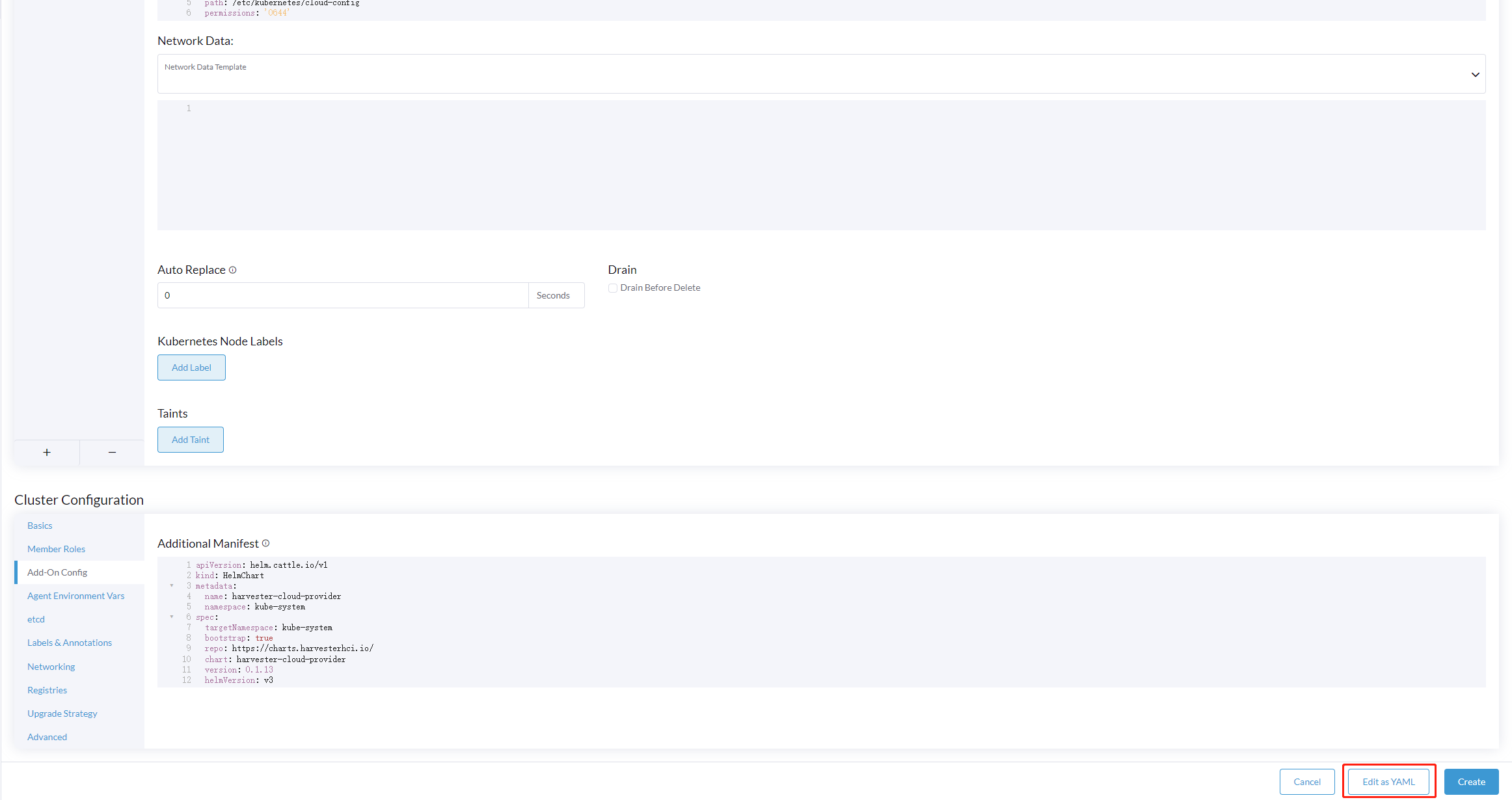

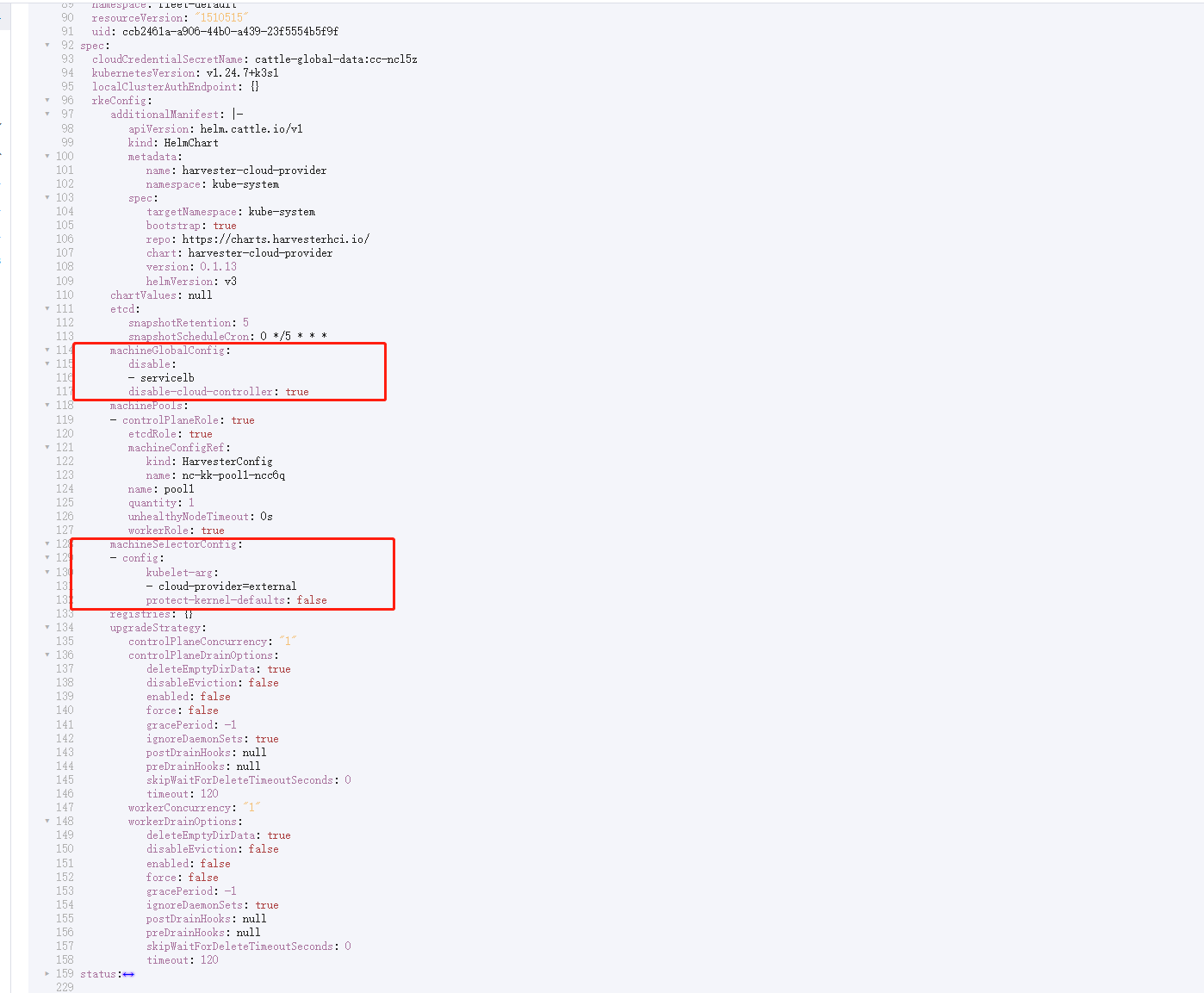

透過以下方式停用 in-tree cloud provider：
- 點擊 Edit as YAML 按鈕。
- 停用 servicelb 並設定 disable-cloud-controller: true 以停用預設的 K3s cloud controller。
```
machineGlobalConfig:
  disable:
    - servicelb
  disable-cloud-controller: true
```
- 新增 cloud-provider=external 以使用 Harvester cloud provider。
```
machineSelectorConfig:
  - config:
      kubelet-arg:
        - cloud-provider=external
      protect-kernel-defaults: false
```

完成這些設定後，K3s 叢集應該可以在使用外部 cloud provider 的同時成功佈建。

升級 Cloud Provider

升級 RKE2

可以透過升級 RKE2 版本來升級 cloud provider。您可以透過 Rancher UI 升級 RKE2 叢集，步驟如下：

點擊 ☰ > Cluster Management。
找到您要升級的客體叢集，然後選擇 ⋮ > Edit Config。
選擇 Kubernetes Version。
點擊 Save。

升級 K3s

透過 Rancher UI 升級 K3s cloud provider，步驟如下：

點擊 ☰ > K3s Cluster > Apps > Installed Apps。
找到 cloud provider chart，然後選擇 ⋮ > Edit/Upgrade。
選擇 Version。
點擊 Next > Update。

資訊

當新的 harvester-cloud-provider pod 卡在 Pending 狀態時，單節點客體叢集的升級過程可能會停滯。此問題是由 harvester-cloud-provider 部署中描述滾動更新策略的部分造成的。具體來說，預設值與單節點叢集中的 podAntiAffinity 設定衝突。

更多資訊請參閱此 GitHub issue 評論。若要解決此問題，請手動刪除舊的 harvester-cloud-provider pod。您可能需要多次執行此操作，直到新的 pod 可以成功排程。

負載平衡器支援

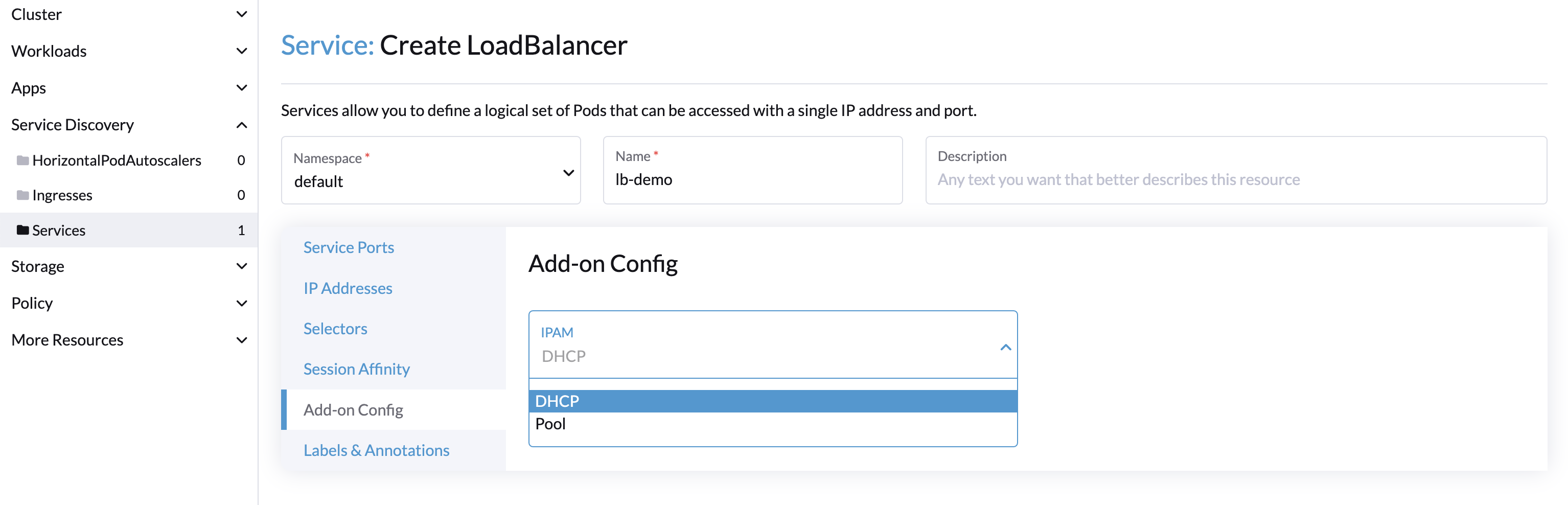

部署 Harvester cloud provider 後，您可以利用 Kubernetes LoadBalancer 服務將客體叢集內的微服務公開到外部。建立 Kubernetes LoadBalancer 服務會為該服務分配一個專用的 Harvester 負載平衡器，您可以透過 Rancher UI 中的 Add-on Config 進行調整。

IPAM

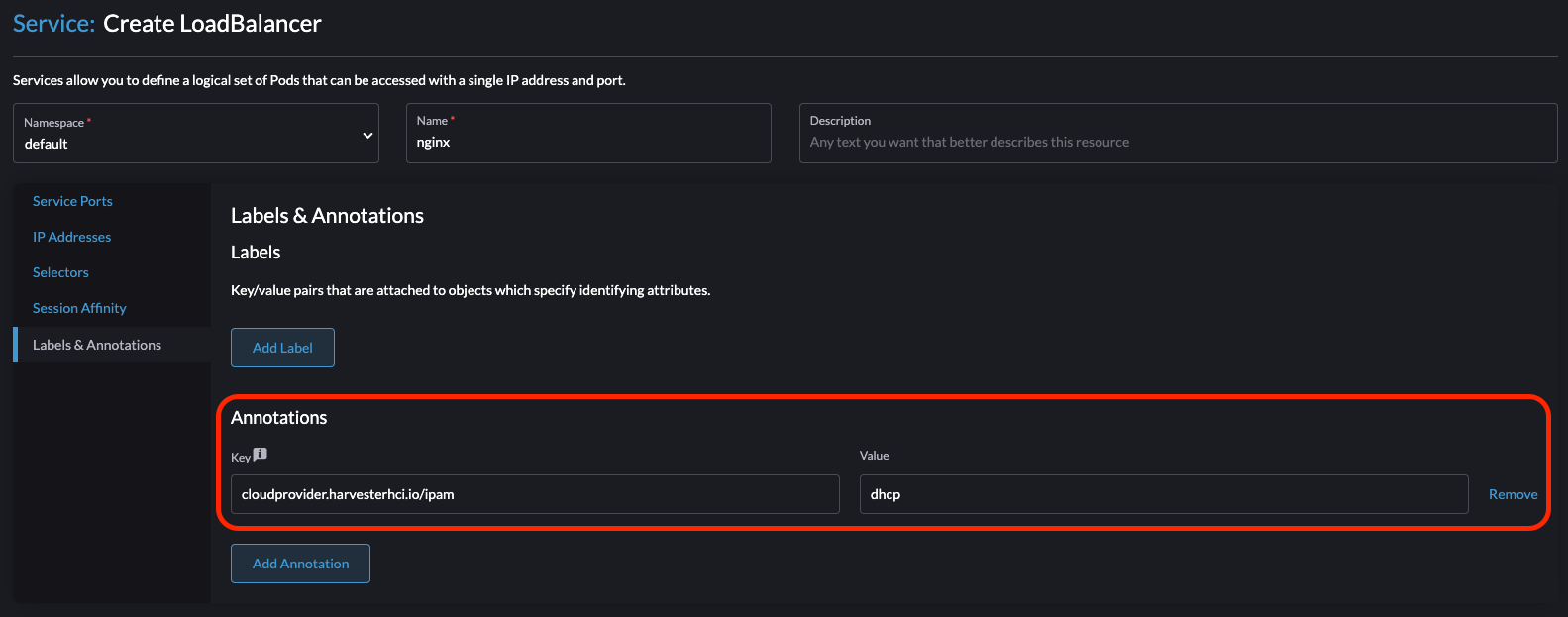

Harvester 的內建負載平衡器提供 DHCP 和 Pool 兩種模式，您可以透過在相應的服務上新增 annotation cloudprovider.harvesterhci.io/ipam: $mode 來進行設定。從 Harvester cloud provider >= v0.2.0 開始，還引入了獨特的 Share IP 模式。在此模式下，服務與其他服務共享其負載平衡器 IP。

DHCP： 需要 DHCP 伺服器。Harvester 負載平衡器將從 DHCP 伺服器請求 IP 位址。
Pool： 必須先設定 IP pool。Harvester 負載平衡器控制器將根據 IP pool 選擇策略為負載平衡器服務分配 IP。請注意直接從 Harvester UI 建立 IP Pool 和從 Rancher Manager UI 建立 IP Pool 之間的差異。請參閱最佳實踐。
Share IP： 建立新的負載平衡器服務時，您可以重複使用現有負載平衡器服務的 IP。新服務稱為次要服務，而目前選擇的服務是主要服務。若要在次要服務中指定主要服務，您可以新增 annotation cloudprovider.harvesterhci.io/primary-service: $primary-service-name。但是，有兩個已知限制：
- 共享相同 IP 位址的服務不能使用相同的連接埠。
- 次要服務不能與其他服務共享其 IP。

備註

不允許修改 IPAM 模式。如果您打算變更 IPAM 模式，必須建立新的服務。

健康檢查

從 Harvester cloud provider v0.2.0 開始，不再需要對客體 Kubernetes 叢集內的 LoadBalancer 服務進行額外的健康檢查。相反，您可以為工作負載設定 liveness 和 readiness 探針。因此，任何不可用的 pod 都會自動從負載平衡器端點中移除，以達到相同的預期結果。
